Из каких деталей состоит вертикальный стальной резервуар FLAMAX

Резервуары FLAMAX предназначены для круглосуточного обеспечения систем пожаротушения регламентированным количеством воды и безупречно позиционируют себя в промышленной среде.

news-image

На сегодняшний день они являются лучшей современной альтернативой любой другой наземной емкости (будь то пластик, сварные резервуары или что-то другое) и обладают рядом преимуществ перед традиционными решениями по хранению больших запасов воды.

К преимуществам резервуаров FLAMAX относятся:

  • конкурентная стоимость относительно аналогов той же вместительности;
  • низкие транспортные издержки за счет компактности комплектующих;
  • короткий цикл сборки ( 6 - 12 дней), который не зависит от времени года и погодных условий;
  • возможен демонтаж конструкции и повторное использование её в другом месте;
  • иммунитет к микротрещинам фундамента за счет использования ПВХ-мембраны.

За счет чего возможны такие прекрасные показатели? Давайте заглянем “под капот” и познакомимся поближе с принципами работы резервуаров FLAMAX.

Резервуары FLAMAX – это сборная наземная конструкция, которая является, по сути, логическим продолжением РВС (Резервуар Вертикальный Стальной).

Заводские комплектующие и экономия места на объекте

Резервуары состоят из оцинкованных стальных листов и элементов полностью заводского изготовления. Они доставляются на площадку строительства в разобранном виде на паллетах любым транспортом (еврофура, жд транспорт и так далее). Для разгрузки требуется совсем немного места - 15-20 квадратных метров, включая утеплители и сэндвич-панели.


Сборка производится при помощи высокопрочных болтовых соединений. Никаких доработок и сварных работ на площадке не требуется.

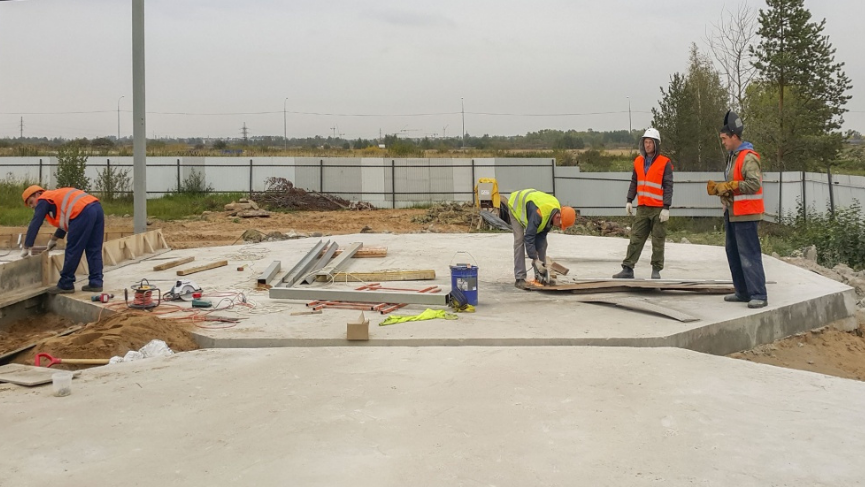

Емкости устанавливаются на заранее подготовленные фундаментные основания.

Специалисты компании заранее предоставляют Заказчику техническое задание на фундамент, в котором указаны все необходимые размеры, отступы, нагрузки и так далее.

Процесс сборки резервуара

Пошаговый процесс сборки резервуара дает наиболее наглядное представление, из каких деталей он состоит. Наглядно процесс сборки резервуара и особенности его конструкции вы можете увидеть в этом ролике:

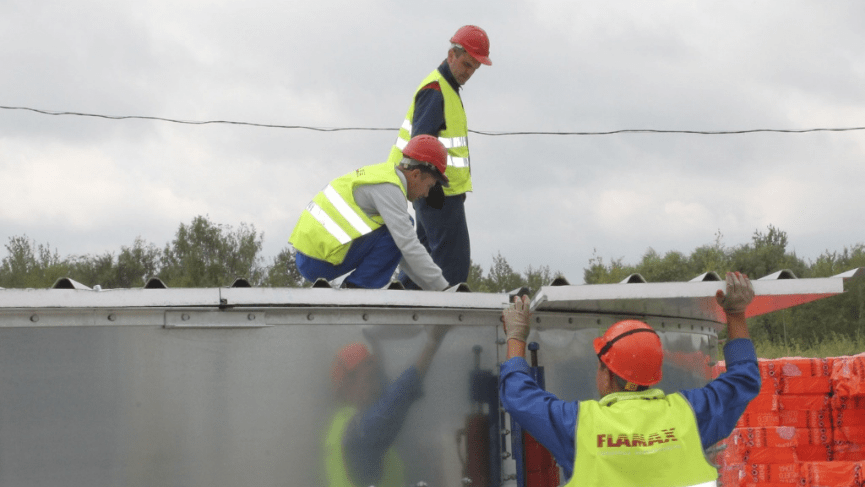

  • Оцинкованные стальные листы, из которых состоит корпус резервуара, соединяются в кольца. Кольца последовательно крепятся друг к другу. Для этого на бетонное основание устанавливается гидравлическая система синхронного подъема, с помощью которой шаг за шагом будут подниматься кольца корпуса резервуара.

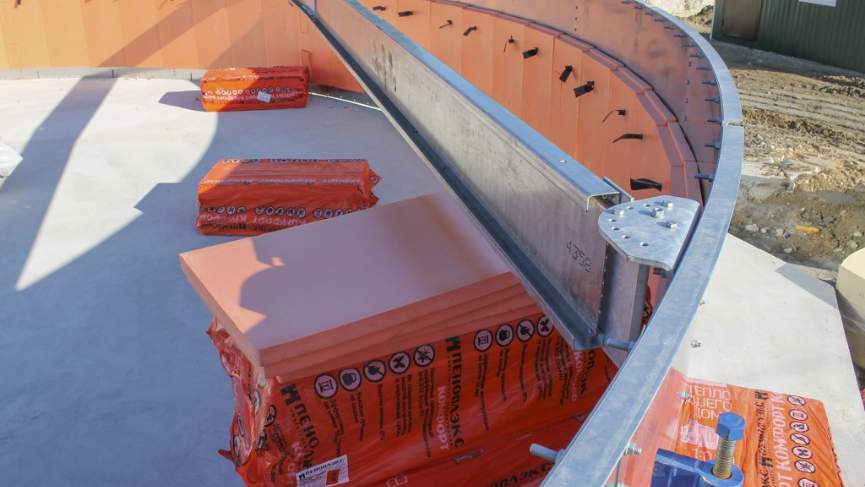

  • Сначала собирается первое кольцо - это крыша резервуара. Далее к нему крепятся элементы жесткости кровельной части конструкции резервуара. Затем устанавливаются профили и другие усиливающие элементы, образующие структуру крыши. Структура крыши и конфигурация её конструкции зависят от параметров снеговой нагрузки региона установки резервуара.
  • Следом на конструкцией крыши устанавливается кровля - сэндвич-панели и декоративные нащельники, закрывающие срез сэндвич-панелей.
  • Осуществляется крепление утеплителя к внутренним стенкам первого кольца.
  • Внутри первого (верхнего) кольца устанавливается армированная ПВХ-мембрана, которая обеспечивает герметичность емкости. Она помещается в центр резервуара и крепится на люверсы по верхней окружности резервуара при помощи болтов. По сути, это очень прочный армированный цельный ПВХ-мешок, который в себе держит воду.
  • Далее последовательно собирается кольцо за кольцом до момента достижения проектной высоты резервуара. Происходит это так: к уже поднятому кольцу крепятся новые листы резервуара, которые образуют последующее кольцо емкости.
  • По окончании подъема всех колец производится утепление дна резервуара, расправляется мембрана и отсоединяются гидравлические домкраты.


По ходу подъема устанавливаются все узлы, патрубки и дополнительные элементы. По сути, структура строения резервуара FLAMAX изнутри наружу выглядит так: вода, мембрана, утепление, стенка резервуара.


Дополнительные узлы для работы резервуара

Далее резервуар крепится к фундаменту, производится установка узлов: узлы для подключения линий заполнения, теста и перелива. Нагревательные ТЭНы, узел подключения всасывающей линии к насосу, манометр, дренажный узел, нижний люк доступа и так далее.

Узлы устанавливаются в ходе подъема колец корпуса.

  • Далее подключаются внешние сети и производится заполнение резервуара.
  • Отдельно отметим узел всасывающей линии. Он выполнен с антивихревой пластиной для исключения завихрений и раскачивания резервуара во время интенсивного завода воды.
  • Резервуары могут применяться в любой климатической зоне, в т.ч. с холодным климатом и большими снеговыми нагрузками. Поэтому для любого резервуара предусмотрена автоматизация подогрева воды. Обычно вода в емкости поддерживается при температуре +5 градусов по Цельсию и выше по требованию заказчика
