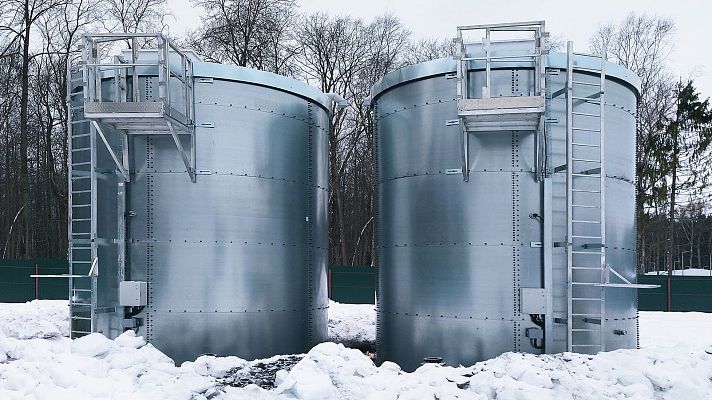

Резервуар вертикальный стальной для воды, 50м³

Резервуары РВС-50 от FLAMAX предназначены для хранения воды противопожарного и питьевого запаса.

от 1 575 000 руб*

Заказать расчёт

*Указана стоимость за минимальную конфигурацию емкости 50 м3 для Московского региона без учета доставки и СМР.

Подготовка проектно - сметной документации:

8–24 рабочих часа

Разработка проекта под индивидуальные габаритные характеристики

Оперативное решение всех возникающих вопросов по проекту:

Круглосуточная связь с менеджером проекта

Монтаж стального резервуара 50 м3 без использования сварочных работ и спецтехники:

от 2 до 3 дней

Заказать расчёт

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РВС-50

При равных значениях объема металлического резервуара 50 кубов, габариты могут быть разными. Размеры конкретного резервуара 50 куб.м. подбираются в зависимости от исходных данных заказчика

Скачать пример Скачать пример

Диаметр 4.68м;
Высота 4.21м;

Основные характеристики

Назначение

Питьевой запас воды

Номинальный объем

72 м³

Полезный объем

50 м³

Уровень недовыбираемого остатка

0.370 м

Количество листов в высоту

3.5

Теплоизоляция корпуса

50 мм

Нормативная снеговая нагрузка

1 кН/м 2

Нормативная ветровая нагрузка

0,3 кПа

Сейсмический район (MSK-64)

Мин. температура воздуха

-31 °C

Узел отводящий (к насосу)

150 мм

Узел отводящий (к пожарной технике)

80 мм

Узел подводящий (наполнение резервуара)

100 мм

Узел подводящий (линия теста насоса)

100 мм

Узел перелива (защита от переполнения)

100 мм

Чертеж стального резервуара 50 м3

Основные характеристики

Назначение

Номинальный объем

72 м³

Полезный объем

50 м³

Уровень недовыбираемого остатка

Количество листов в высоту

Теплоизоляция корпуса

Нормативная снеговая нагрузка

Нормативная ветровая нагрузка

Сейсмический район (MSK-64)

Мин. температура воздуха

Узел отводящий (к насосу)

Узел отводящий (к пожарной технике)

Узел подводящий (наполнение резервуара)

Узел подводящий (линия теста насоса)

Узел перелива (защита от переполнения)

Каталог емкостей

50 м³ 100 м³ 150 м3 200 м³ 250 м3 300 м³ 400 м³ 500 м³ 600 м³ 700 м³ 800 м³ 900 м³ 1000 м³ 1500 м³ 2000 м³ 2500 м3 3000 м³ 3500 м³ 4000 м³ 4500 м³ 5000 м³

Проектирование РВС-50

FLAMAX в течение 8–24 рабочих часов подготовит оптимальное и грамотное техническое решение

Комплект документов

Мы предоставим коммерческое предложение и проектно-сметную документацию, включая чертежи, графические материалы, техническое задание для подготовки фундамента с указанием нагрузок, схемы электрических соединений и автоматизации.

Индивидуальный подход

У нас есть опыт в исполнении типовых проектов.

Также FLAMAX решает сложные задачи по размещению резервуаров, например, в стеснённых условиях разгрузочной зоны склада, в помещении с высотой потолков до 5 метров и районах с холодным климатом.

Поэтому мы готовы разработать персональное решение, которое будет отвечать вашим требованиям.

Соответствие регламентам

Для нас важно подготовить заказчику технически правильный и экономически выгодный проект. Во время работы мы соблюдаем нормы СП, СНИП, ГОСТ, в том числе:

Экономия времени заказчика

Чем меньше время подготовки документов, тем быстрее ввод резервуара в эксплуатацию.

Это влияет на эффективность объекта и срок окупаемости инвестиций.

Компания FLAMAX берёт на себя этап проектирования.

Это сэкономит ваше время и кадровые ресурсы.

Варианты размещения относительно насосной станции

Резервуары внутри помещения

Отдельностоящие резервуары

Резервуары пристроены к НС

Производство

В 2022 году мы локализовали производство на территории России и адаптировали технологию под российских поставщиков металла. В результате нам удалось повысить качество материалов из которых изготавливаются резервуары FLAMAX.

Антикоррозийная защита корпуса резервуаров

Антикоррозийное
цинковое покрытие листов
наносится методом
горячеоцинкованного
промышленного проката.
Поэтому материал
достигает повышенной
коррозионной стойкости
и приобретает блестящее
покрытие. Внутренние
узлы резервуаров
для питьевого запаса воды
изготавливаются
из нержавеющей стали.

Герметичность конструкции РВС резервуаров

Для герметичного хранения
жидкости используется
ПВХ-мембрана. Она
не меняет химический
состав воды. Производится
из ПВХ-ткани, которая
раскраивается
автоматизированной
системой резки Autometrix
Radium и соединяется
методом сварки горячим
воздухом. В результате
получается бесшовная
и прочная ПВХ-мембрана.

Доставка РВС-50

Осуществляем поставку во все регионы России, а также в Казахстан и Беларусь.

Компактная доставка

Комплектующие сборного РВС 50 м³ герметично упаковываются на паллеты. В таком компактном виде детали доставляются до места установки любым видом транспорта. Это снижает стоимость перевозки и делает возможной доставку пожарных резервуаров в труднодоступные локации.

Доставляем РВС-50 во все города России и СНГ :

Монтаж вертикальных резервуаров 50 м3

Монтаж стальной ёмкости объемом 50 м3 занимает от 2 до 3 дней.

Круглогодичный
монтаж

Установка сборного РВС-50 производится бригадой монтажников из 4–6 человек. Стальные листы по кругу соединяются в кольцо, устанавливается ПВХ-мембрана. Сверху устанавливается крыша.

С помощью гидравлических домкратов поднимается полученная конструкция вверх и собирается следующий уровень резервуара 50м3.

Комплектация резервуаров
всеми необходимыми узлами

По мере работ устанавливаются узлы резервуара, датчики, в районах с холодным климатом — нагревательные ТЭНы и утеплитель из пенополистирола.

После завершения монтажа ёмкость крепят к фундаментной плите с помощью анкерных болтов.

особенности монтажа сборных стальных резервуаров

Монтаж сборных РВС возможно производить в стесненных условиях, в том числе в помещении
Установка происходит без применения сварочных работ и привлечения тяжёлой техники
Технология сборки позволяет производить монтаж в любое время года и в максимально короткие сроки
Возможность разобрать и установить на новом месте благодаря болтовым соединениям листов резервуара
Объем уже установленных резервуаров можно увеличить за счет добавления дополнительных листов
