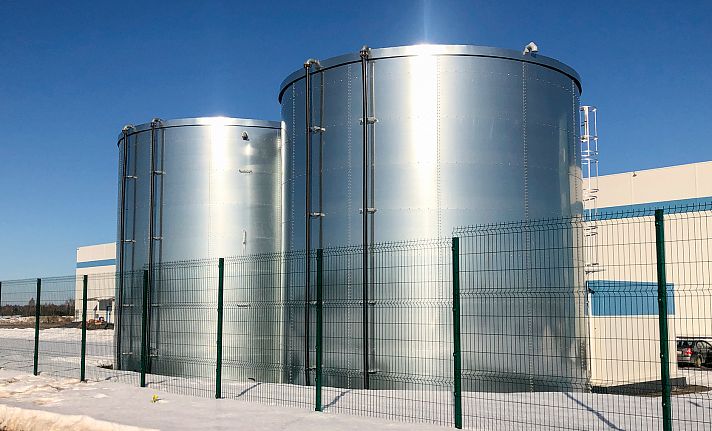

Резервуар вертикальный стальной для воды, 600 м³

Резервуары РВС-600 от FLAMAX предназначены для хранения воды противопожарного и питьевого запаса.

от 5 600 000 руб*

*Указана стоимость за минимальную конфигурацию 1 резервуара объемом 600 м3 для Московского региона без учета доставки и установки.

Подготовка проектно - сметной документации:

8–24 рабочих часа

Разработка проекта под индивидуальные габаритные характеристики

Оперативное решение всех возникающих вопросов по проекту:

Круглосуточная связь с менеджером проекта

Монтаж ёмкости 600 м3 без использования сварочных работ и спецтехники:

от 7 до 9 дней

Заказать расчёт

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РВС-600

При равных значениях объема РВС-600, габариты могут быть разными. Размеры конкретного резервуара подбираются в зависимости от исходных данных заказчика

Скачать пример Скачать пример

Диаметр 10.92м;
Высота 7.81м;

Диаметр 9.36м;
Высота 9.57м;

Основные характеристики

Назначение

Пожарный запас воды

Номинальный объем

628 м³

Полезный объем

628 м³

Уровень недовыбираемого остатка

0.250 м

Количество листов в высоту

6.5

Теплоизоляция корпуса

100 мм

Нормативная снеговая нагрузка

1,3 кН/м2

Нормативная ветровая нагрузка

0,3 кПа

Сейсмический район (MSK-64)

Мин. температура воздуха

-36 °C

Узел отводящий (к насосу)

300 мм

Узел отводящий (к пожарной технике)

80 мм

Узел подводящий (наполнение резервуара)

100 мм

Узел подводящий (линия теста насоса)

200 мм

Узел перелива (защита от переполнения)

100 мм

Чертеж резервуара 600 м3

Основные характеристики

Назначение

Пожарный запас воды

Номинальный объем

658 м³

Полезный объем

604 м³

Уровень недовыбираемого остатка

0.200 м

Количество листов в высоту

Теплоизоляция корпуса

50 мм

Нормативная снеговая нагрузка

1,5 кН/м 2

Нормативная ветровая нагрузка

0,23 кПа

Сейсмический район (MSK-64)

Мин. температура воздуха

-43°C

Узел отводящий (к насосу)

300 мм

Узел отводящий (к пожарной технике)

—

Узел подводящий (наполнение резервуара)

100 мм

Узел подводящий (линия теста насоса)

—

Узел перелива (защита от переполнения)

100 мм

Схема РВС - 600 м3

Каталог емкостей

50 м³ 100 м³ 150 м3 200 м³ 250 м3 300 м³ 400 м³ 500 м³ 600 м³ 700 м³ 800 м³ 900 м³ 1000 м³ 1500 м³ 2000 м³ 2500 м3 3000 м³ 3500 м³ 4000 м³ 4500 м³ 5000 м³

Проектирование

FLAMAX в течение 8–24 рабочих часов подготовит оптимальное и грамотное техническое решение

Комплект документов

Мы предоставим коммерческое предложение и проектно-сметную документацию, включая чертежи, графические материалы, техническое задание для подготовки фундамента с указанием нагрузок, схемы электрических соединений и автоматизации.

Индивидуальный подход

У нас есть опыт в исполнении типовых проектов.

Также FLAMAX решает сложные задачи по размещению резервуаров, например, в стеснённых условиях разгрузочной зоны склада, в помещении с высотой потолков до 5 метров и районах с холодным климатом.

Поэтому мы готовы разработать персональное решение, которое будет отвечать вашим требованиям.

Соответствие регламентам

Для нас важно подготовить заказчику технически правильный и экономически выгодный проект. Во время работы мы соблюдаем нормы СП, СНИП, ГОСТ, в том числе:

Экономия времени заказчика

Чем меньше время подготовки документов, тем быстрее ввод резервуара в эксплуатацию.

Это влияет на эффективность объекта и срок окупаемости инвестиций.

Компания FLAMAX берёт на себя этап проектирования.

Это сэкономит ваше время и кадровые ресурсы.

Варианты размещения относительно насосной станции

Резервуары внутри помещения

Отдельностоящие резервуары

Резервуары пристроены к НС

Производство

В 2022 году мы локализовали производство на территории России и адаптировали технологию под российских поставщиков металла. В результате нам удалось повысить качество материалов из которых изготавливаются резервуары FLAMAX.

Антикоррозийная защита корпуса резервуаров

Антикоррозийное
цинковое покрытие листов
наносится методом
горячеоцинкованного
промышленного проката.
Поэтому материал
достигает повышенной
коррозионной стойкости
и приобретает блестящее
покрытие. Внутренние
узлы резервуаров
для питьевого запаса воды
изготавливаются
из нержавеющей стали.

Герметичность конструкции РВС резервуаров

Для герметичного хранения
жидкости используется
ПВХ-мембрана. Она
не меняет химический
состав воды. Производится
из ПВХ-ткани, которая
раскраивается
автоматизированной
системой резки Autometrix
Radium и соединяется
методом сварки горячим
воздухом. В результате
получается бесшовная
и прочная ПВХ-мембрана.

Доставка

Осуществляем поставку во все регионы России, а также в Казахстан и Беларусь.

Компактная доставка

Комплектующие сборного РВС 600 м³ герметично упаковываются на паллеты. В таком компактном виде детали доставляются до места установки любым видом транспорта. Это снижает стоимость перевозки и делает возможной доставку емкостей 600 м3 в труднодоступные локации.

Монтаж

Монтаж резервуара FLAMAX объемом 600 м3 занимает от 7 до 9 дней.

Круглогодичный
монтаж

Установка сборного РВС-600 м3 производится бригадой монтажников из 4–6 человек. Стальные листы по кругу соединяются в кольцо, устанавливается ПВХ-мембрана. Сверху устанавливается крыша.

С помощью гидравлических домкратов поднимается полученная конструкция вверх и собирается следующий уровень резервуара.

Комплектация резервуаров
всеми необходимыми узлами

По мере работ устанавливаются узлы резервуара, датчики, в районах с холодным климатом — нагревательные ТЭНы и утеплитель из пенополистирола.

После завершения монтажа ёмкость крепят к фундаментной плите с помощью анкерных болтов.

особенности монтажа сборных стальных резервуаров

Монтаж сборных РВС возможно производить в стесненных условиях, в том числе в помещении
Установка происходит без применения сварочных работ и привлечения тяжёлой техники
Технология сборки позволяет производить монтаж в любое время года и в максимально короткие сроки
Возможность разобрать и установить на новом месте благодаря болтовым соединениям листов резервуара
Объем уже установленных резервуаров можно увеличить за счет добавления дополнительных листов
