Стальные вертикальные резервуары 4000 м3 для воды
8–24 рабочих часа
Круглосуточная связь с менеджером проекта
от 25 до 30 дней
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКА РВС-4000
Диаметр 16.24м;
Высота 18.72м;
Диаметр 16.24м;
Высота 18.72м;
Основные характеристики
Назначение
Техническая вода
Номинальный объем
4461 м3
Полезный объем
4241 м3
Уровень недовыбираемого остатка
0.300 м
Количество листов в высоту
13.5
Теплоизоляция корпуса
—
Нормативная снеговая нагрузка
1,0 кН/м2
Нормативная ветровая нагрузка
0,6 кПа
Сейсмический район (MSK-64)
6
Мин. температура воздуха
-30 °C
Узел отводящий (к насосу)
300 мм
Узел отводящий (к пожарной технике)
—
Узел подводящий (наполнение резервуара)
300 мм
Узел подводящий (линия теста насоса)
—
Узел перелива (защита от переполнения)
300 мм
Чертеж резервуара 4500 м3
Основные характеристики
Назначение
Номинальный объем
4461 м3
Полезный объем
4241 м3
Уровень недовыбираемого остатка
Количество листов в высоту
Теплоизоляция корпуса
Нормативная снеговая нагрузка
Нормативная ветровая нагрузка
Сейсмический район (MSK-64)
Мин. температура воздуха
Узел отводящий (к насосу)
Узел отводящий (к пожарной технике)
Узел подводящий (наполнение резервуара)
Узел подводящий (линия теста насоса)
Узел перелива (защита от переполнения)
Проектирование РВС-4000 м3 для воды
FLAMAX в течение 8–24 рабочих часов подготовит оптимальное и грамотное техническое решение
Мы предоставим коммерческое предложение и проектно-сметную документацию, включая чертежи, графические материалы, техническое задание для подготовки фундамента с указанием нагрузок, схемы электрических соединений и автоматизации.
У нас есть опыт в исполнении типовых проектов.
Также FLAMAX решает сложные задачи по размещению резервуаров, например, в стеснённых условиях разгрузочной зоны склада, в помещении с высотой потолков до 5 метров и районах с холодным климатом.
Поэтому мы готовы разработать персональное решение, которое будет отвечать вашим требованиям.
Для нас важно подготовить заказчику технически правильный и экономически выгодный проект. Во время работы мы соблюдаем нормы СП, СНИП, ГОСТ, в том числе:
Чем меньше время подготовки документов, тем быстрее ввод резервуара в эксплуатацию.
Это влияет на эффективность объекта и срок окупаемости инвестиций.
Компания FLAMAX берёт на себя этап проектирования.
Это сэкономит ваше время и кадровые ресурсы.
Производство
В 2022 году мы локализовали производство на территории России и адаптировали технологию под российских поставщиков металла. В результате нам удалось повысить качество материалов из которых изготавливаются резервуары FLAMAX.
Антикоррозийная защита корпуса резервуаров
цинковое покрытие листов
наносится методом
горячеоцинкованного
промышленного проката.
Поэтому материал
достигает повышенной
коррозионной стойкости
и приобретает блестящее
покрытие. Внутренние
узлы резервуаров
для питьевого запаса воды
изготавливаются
из нержавеющей стали.
Герметичность конструкции РВС резервуаров
жидкости используется
ПВХ-мембрана. Она
не меняет химический
состав воды. Производится
из ПВХ-ткани, которая
раскраивается
автоматизированной
системой резки Autometrix
Radium и соединяется
методом сварки горячим
воздухом. В результате
получается бесшовная
и прочная ПВХ-мембрана.
Доставка РВС-4000
Осуществляем поставку во все регионы России, а также в Казахстан и Беларусь.
Компактная доставка
Монтаж стальных резервуаров 4000 м3
Монтаж вертикальной ёмкости объемом 4000 м3 занимает от 25 до 30 дней.
Круглогодичный монтаж
Установка сборного РВС-4000 производится опытной бригадой монтажников из 4–6 человек. Стальные листы с оцинкованным антикоррозийным покрытием по кругу соединяются в кольцо, устанавливается полимерный вкладыш для обеспечения герметичности конструкции. Сверху устанавливается крыша.
С помощью гидравлических домкратов поднимается полученная конструкция вверх и собирается следующий уровень резервуара 4000м3.
Комплектация резервуаров всеми необходимыми узлами
По мере работ устанавливаются узлы резервуара, датчики, в районах с холодным климатом — нагревательные ТЭНы и утеплитель из пенополистирола.
После завершения монтажа ёмкость крепят к фундаментной плите с помощью анкерных болтов.
- Монтаж сборных РВС возможно производить в стесненных условиях, в том числе в помещении
- Установка происходит без применения сварочных работ и привлечения тяжёлой техники
- Технология сборки позволяет производить монтаж в любое время года и в максимально короткие сроки
- Возможность разобрать и установить на новом месте благодаря болтовым соединениям листов резервуара
- Объем уже установленных резервуаров можно увеличить за счет добавления дополнительных листов
Преимущества резервуаров FLAMAX
- Подготовка проекта за 1 рабочий день
- Библиотека готовых типовых проектов
- Резервуары соответствуют требованиям пожарной безопасности
- Монтаж и эксплуатация емкостей в любое время года
- Длительные сроки эксплуатации
- Комплексное решение «резервуар + насосная станция»
- Стоимость резервуаров сопоставима с альтернативными техническими решениями
- Быстрые сроки реализации технологического решения от проекта до монтажа
- Доставка и монтаж в любой регион России
- Резервуары соответствуют требованиям пожарной безопасности
- FLAMAX надежный поставщик с хорошей репутацией
- Оптимальная стоимость в соотношении «цена - качество»
- Низкая стоимость владения резервуарами
- Высокое качество технологического решения
- Быстрые сроки реализации технологического решения от проекта до монтажа
- Резервуары соответствуют требованиям пожарной безопасности
- Сервисное обслуживание резервуаров
- FLAMAX надежный поставщик с хорошей репутацией
РАСЧЕТ СТОИМОСТИ РВС-4000
Примеры реализованных проектов

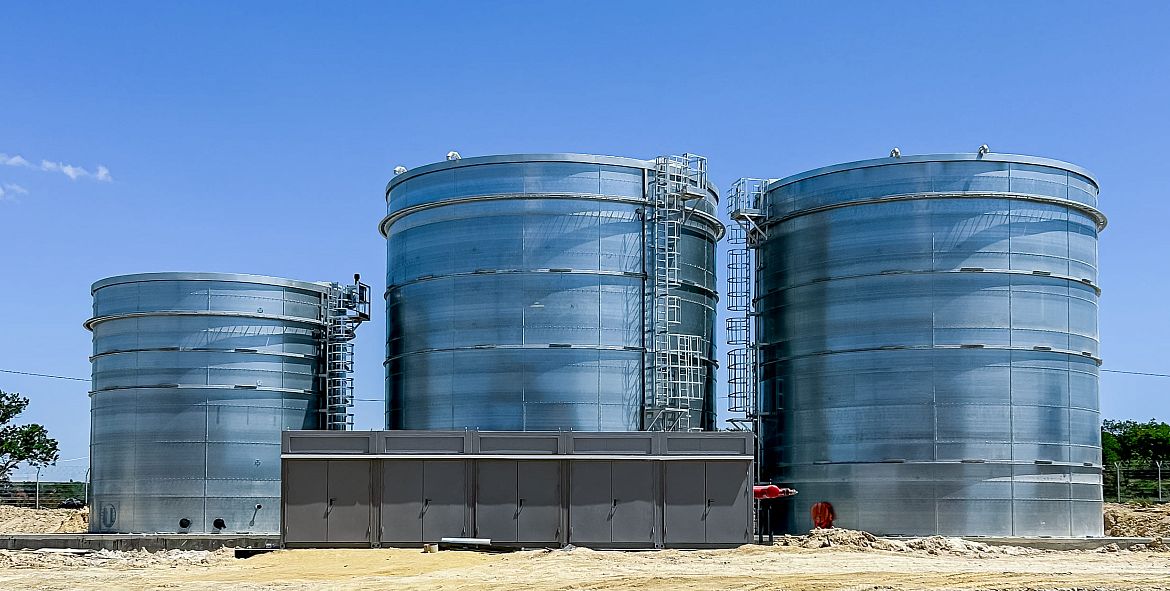

Резервуары и Насосная станция для РЦ «ПУД»
Назначение: Чистая вода
Место: Крым, г.Симферополь
