Нормы и требования к подземным и наземным пожарным резервуарам

Рассмотрим подробнее требования нормативных документов к источникам водоснабжения, включая пожарные резервуары.

Требования к внешним источникам пожарного водоснабжения

Согласно СП 8.13130.2020, пожарные резервуары относятся к внешним источникам пожарного водоснабжения. Они являются частью общей инженерной системы водоснабжения охраняемого объекта.

Требования ПБ к пожарным водоисточникам

В части 10 СП 8.13130.2020 говорится о пожарных резервуарах и водоёмах. Они используются на следующих объектах:

• населённые пункты (НП) — до 5000 жителей;

• отдельно стоящие здания или сооружения классов функциональной пожарной опасности Ф1.1, Ф1.2, Ф2, Ф3, Ф4 и объёмом до 1000 м³, для НП без кольцевого противопожарного водопровода;

• здания или сооружения класса Ф5 категорий В, Г и Д по пожарной опасности при расходе воды на наружное пожаротушение 15 л/с;

• склады грубых кормов объёмом до 1000 м³;

• склады минеральных удобрений объёмом до 5000 м³;

• здания или сооружения радиотелевизионных передающих станций;

• здания или сооружения холодильников и хранилищ овощей и фруктов.

Об источниках пожарного водоснабжения также говорится в ФЗ № 123 от 22.07.2008 г. (ред. от 25.12.2023) «Технический регламент о требованиях пожарной безопасности».

Статья 68, часть 5: Допускается не предусматривать наружное противопожарное водоснабжение при следующих условиях:

• Для НП с числом жителей до 50 человек и при двухэтажный застройке;

• Для расположенных вне населённых пунктов отдельно стоящих зданий и сооружений классов Ф1.2, Ф1.3, Ф1.4, Ф2.3, Ф2.4, Ф3 (кроме Ф3.4) объёмом не более 1000 м3, в которых одновременно могут находиться до 50 человек.

Требования к пожарным резервуарам:

При проектировании пожарных резервуаров применяются следующие нормы и правила пожарной безопасности:

• СП 8.13130.2020 «Системы противопожарной защиты. Наружное противопожарное водоснабжение. Требования пожарной безопасности».

• СП 31.13330.2021 «Водоснабжение. Наружные сети и сооружения».

• СП 485.1311500.2020 «Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования».

• СП 10.13130.2020 «Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования».

СП 8.13130.2020 включает следующие требования:

Оборудование пожарных резервуаров

Конструкция резервуара:

• Оборудование для наполнения — подводящие трубопроводы для подачи воды из внешних источников водоснабжения.

• Дренажная система — устройство для отвода излишков воды.

• Система очистки воды — фильтры и другое оборудование для поддержания качества воды в резервуаре.

• Утепление и обогревательные системы — предотвращение замерзания воды зимой в регионах с суровым климатом.

• Насосные станции или пожарные гидранты — устройства для подключения насосов и подачи воды непосредственно к месту пожара. В состав станции входят основной и резервный насосы, всасывающие и нагнетательные трубопроводы, запорно-пусковая арматура.

• Защитные ограждения вокруг заборных устройств, исключающие попадание посторонних предметов и загрязняющих веществ.

• Фланцевые соединения — обеспечение герметичности соединений водозаборных патрубков.

• Устройство контроля уровня жидкости — датчики и измерительные приборы для постоянного наблюдения за уровнем воды.

• Средства оповещения — автоматические системы оповещения персонала о критическом снижении уровня воды.

• Противокоррозионная защита металлоконструкций — нанесение антикоррозийных покрытий, грунтовка и покраска металлических элементов.

• Осветительное оборудование — наружное освещение территории вблизи резервуара для безопасной эксплуатации ночью.

• Ограждения — защитные барьеры и решетки для предотвращения несанкционированного проникновения и падения людей внутрь резервуара.

• Предохранительный клапан для сброса избыточного давления внутри резервуара.

• Контроль температуры — возможность измерения температуры воды и воздуха над поверхностью воды для предупреждения замораживания.

• Регулярное обслуживание и проверка оборудования: периодическая проверка состояния конструкций и исправности техники согласно регламенту организации.

Полностью оборудованный пожарный резервуар гарантирует надёжное снабжение водой при тушении пожаров и позволяет избежать аварийных ситуаций.

Применение пожарных резервуаров

Пожарные резервуары относятся к источникам внешней подачи воды и соответствуют регламенту СП 8.13130.2020 «Системы противопожарной защиты. Наружное противопожарное водоснабжение. Требования пожарной безопасности». Документ утверждён приказом МЧС России от 30.03.2020 №225.

К источникам внешнего водоснабжения также относятся:

• водопроводная сеть с гидрантами,

• естественные и искусственные водные объекты, которые можно использовать для пожаротушения.

• естественные и искусственные источники воды могут быть ненадёжны по причине промерзания, нехватки запаса воды или её нерегулируемой подачи. Эти нюансы не касаются пожарных резервуаров, если они обогреваются, соответствуют нормам и обеспечивают необходимый запас воды в случае пожара.

Пожарные резервуары отличаются по физическим характеристикам. Каждый тип ёмкостей имеет свои преимущества и недостатки, отличается областью применения.

Пожарные резервуары делятся:

• по форме: вертикальные и горизонтальные;

• по типу размещения: наземные и подземные;

• по материалу изготовления: стальные, пластиковые, железобетонные и мягкие, выполненные из ПВХ-мембран.

Виды пожарных резервуаров

Пожарные резервуары отличаются по физическим характеристикам. Каждый тип ёмкостей имеет свои преимущества и недостатки, отличается областью применения.

Пожарные резервуары делятся

• по форме: вертикальные и горизонтальные;

• по типу размещения: наземные и подземные;

• по материалу изготовления: стальные, пластиковые, железобетонные и мягкие, выполненные из ПВХ-мембран.

Промышленные предприятия, складские комплекс и логистические центры используют для хранения противопожарного запаса воды подземные пластиковые и стеклопластиковые резервуары, бетонные и сварные ёмкости из стали. Рассмотрим их технологические особенности.

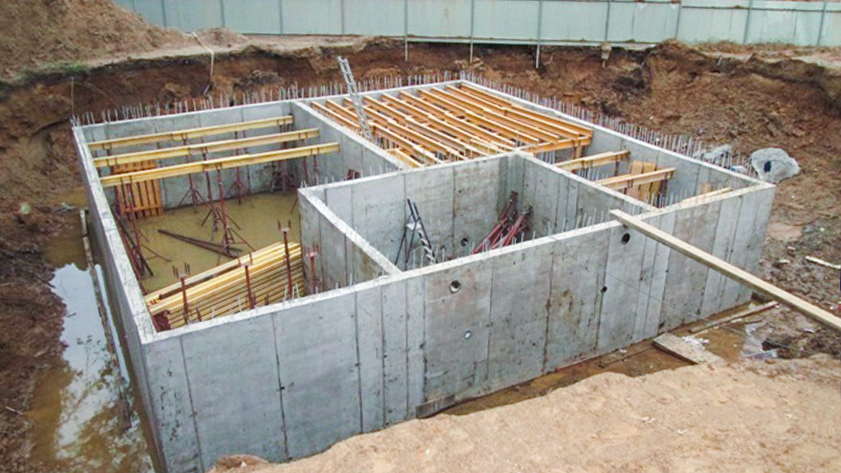

Подземные пожарные железобетонные резервуары

Нормативные документы, которые регламентируют требования к проектированию, расчёту прочности, устойчивости, долговечности, гидроизоляции и защите пожарных железобетонных резервуаров:

• СП 48.13330.2019,

• СП 70.13330.2012,

• СП 63.13330.2018,

• ГОСТ Р 53296–2009,

• СП 16.13330.2017 Изменение №6 от 9 декабря 2024 года.

Особенности пожарных железобетонных резервуаров:

• Для устройства ёмкостей необходима обваловка грунтом толщиной не менее 1000 мм.

• Фундаментом служит монолитная плита толщиной примерно 300 мм.

• Корпус из железобетона высокой прочности, армированного стальными стержнями и сеткой. Толщина стен — 200–300 мм.

• Монолитный пожарный резервуар покрывают гидроизолирующими составами внутри и снаружи.

• Дренажная система предотвращает доступ паводковых и грунтовых вод к подземной части резервуара.

• Теплоизоляционный слой применяется в регионах с суровым климатом для предотвращения замерзания жидкости зимой.

Преимущества железобетонных пожарных резервуаров:

• Долговечность: срок службы резервуара — до 50 лет и более.

• Прочность: монолитные пожарные резервуары выдерживают значительное гидростатическое давление и внешнее механическое воздействие.

• Экономия пространства на объекте при полном заглублении.

• Подземные Ж/Б резервуары обычно не требуют обогрева в зимнее время.

Недостатки пожарных железобетонных резервуаров:

• Высокая стоимость строительства — дороже по сравнению с аналогичными сооружениями из металла или пластика.

• Нельзя переносить или модернизировать.

• Нужна тщательная гидроизоляция.

• Продолжительность строительства — изготовление и установка занимает 2–3 месяца в односменном режиме.

• Трудоемкость — возведение требует большого количества земляных работ, устройства опалубки и армирования.

• Требуется постоянный контроль состояния гидроизоляционного покрытия и своевременное устранение дефектов.

• Высокие затраты на ремонт, низкая ремонтопригодность.

Полимерные пожарные резервуары

Стеклопластиковые и пластиковые ёмкости используются в разных отраслях: от сельского хозяйства до промышленности. Рассмотрим подробнее виды, плюсы и минусы полимерных резервуаров.

Виды полимерных резервуаров:

• Наземные и подземные.

• Горизонтальные и вертикальные.

• Одностенные и двустенные.

• Модульные резервуары — состоят из отдельных секций, соединяемых между собой.

Резервуары пожарные пластиковые изготавливаются из двух видов материалов — полипропилена (PP) и полиэтилена низкого давления (PEHD), выбор между которыми определяется условиями эксплуатации.

Полипропилен (PP) отличается высокой устойчивостью к механическим нагрузкам и воздействию температур; устойчивостью к химическим веществам, таким как кислоты, щелочи, растворители и электролиты.

Достоинства:

• Низкая стоимость и малый вес конструкции по сравнению с железобетонными, металлическими резервуарами.

• Полимеры, сертифицированные для пищевой промышленности.

• Перерабатываемые материалы.

• Эргономика: компактные размеры, лёгкость перемещения и монтажа.

• Срок службы до 50 лет.

• Не подвержены коррозии.

Недостатки:

• PP неустойчивы к ультрафиолету, полимерные резервуары разрушаются на открытом воздухе.

• Подвержены деформации.

• Не предназначены для хранения продуктов объёмом свыше 250–300 м3.

• Узкий температурный диапазон эксплуатации по сравнению с железобетонными, металлическими резервуарами.

• Добавки, вводимые в состав для устойчивости к внешним факторам, при сгорании выделяют токсичные пары.

• Трудоёмкий ремонт: ремонтируются экструзионной сваркой или методом наложения заплаток.

Стеклопластиковые пожарные резервуары изготавливаются из стекловолокна и полиэфирной смолы. Волокно обеспечивает прочность конструкции, тогда как смола придаёт изделию монолитность и устойчивость к воздействию агрессивных веществ.

Достоинства пожарных резервуаров из стеклопластика:

• Устойчивы к перепадам температуры: диапазон -80...+120 °C.

• Срок службы до 50 лет.

• Малый вес конструкций по сравнению с железобетонными, металлическими резервуарами.

• Не подвержены коррозии.

Недостатки:

• Не поддаются сварке.

• Ограниченная механическая прочность: чувствительны к механическим повреждениям, удары и царапины могут повредить поверхность.

• Влияние смол на содержимое резервуара.

При выборе полимерного пожарного резервуара следует учитывать особенности условий эксплуатации. Кроме того, полимерные ёмкости отличаются широким ценовым диапазоном: стеклопластиковые дороже металлических или полиэтиленовых, но надёжны и устойчивы к внешним факторам. PP и PEHD экономичные, но малообъёмные ёмкости.

Сварные горизонтальные резервуары противопожарного запаса воды

Горизонтальные пожарные резервуары просты в установке и обслуживании при наземном расположении, но занимают много места. Рассмотрим характеристики, преимущества и недостатки горизонтальных стальных резервуаров подробнее.

Резервуары горизонтальные стальные (РГС) имеют цилиндрическую форму, изготавливаются из углеродистой или низколегированной стали и покрываются антикоррозионной защитой.

Горизонтальные пожарные резервуары могут быть одно- или двустенными, наземными или подземными. Расположение влияет на занимаемую площадь:

• Наземный вариант (РГСН) занимает больше места ввиду выступающих над поверхностью конструкций.

• Подземные конструкции (РГСП) занимают меньше пространства визуально, однако требуют значительных земельных работ при установке.

Также на занимаемую площадь влияет объём ёмкости. РГС изготавливаются объёмом до 500 м3.

Плюсы и минусы горизонтальных пожарных резервуаров.

Достоинства:

• Благодаря равномерному распределению давления жидкости, такие резервуары обладают высокой устойчивостью к нагрузкам.

• Компактность установки при подземном варианте размещения, что важно для предприятий с ограниченной площадью.

• Универсальность применения: используются в разных отраслях благодаря простоте проектирования и эксплуатации.

• Относительно низкая стоимость производства и монтажа.

Недостатки горизонтальны пожарных резервуаров (РГС):

• Ограниченный объём: имеют форму цилиндра с двумя днищами, что ограничивает их вместимость при заданном диаметре. Вертикальные резервуары более гибкие в плане формы и размеров, что позволяет хранить большее количество жидкости при той же площади основания.

• Металлический корпус подвержен коррозии, особенно при отсутствии должной защиты.

• Сложность и высокая стоимость монтажа подземных горизонтальных резервуаров.

• Сложность обслуживания: для работ по обслуживанию, ремонту контрольных приборов и других элементов конструкции может понадобиться откопать резервуар, что требует больших усилий и времени.



Сборные пожарные резервуары

Сборно-разборные стальные ёмкости используются в мире уже более 30 лет. В последнее десятилетие они зарекомендовали себя как надёжное решение и в нашей стране. Рассмотрим технологию сборных ёмкостей на примере резервуаров FLAMAX.

• Конструкция собирается на заранее подготовленном фундаменте. Стенки резервуара выполняются из стальных листов горячеоцинкованного промышленного проката. Их крепят друг к другу по перфорации с помощью болтовых соединений и получают первое кольцо стенки. Каждый пояс ёмкости утепляется плитами из экструдированного пенополистирола.
• Затем устанавливают ПВХ-мембрану, которая будет удерживать воду и защищать резервуар от коррозии.
• Крышу, не требующую обслуживания в зимний период, собирают из профилированной стали и утепляют сэндвич-панелями.
• Конструкцию поднимают при помощи гидравлических домкратов на высоту одного листа и добавляют второе кольцо. Так резервуар собирается до проектной высоты.

Плюсы сборных пожарных резервуаров FLAMAX:

• Резервуар поставляется на место монтажа в разобранном виде. Он состоит из комплекта стальных листов, сложенной ПВХ-мембраны, дополнительных элементов, таких как люки, кронштейны, лестницы, трубы. Так, ёмкость объёмом 800 м3 помещается в одну фуру, поэтому габаритный груз можно доставить даже на труднодоступные площадки. Кроме того, компактная упаковка снижает транспортные расходы и упрощает хранение на объекте до начала сборки.

• Минимальные сроки монтажа сборных конструкций составляют от 2–3-х дней.

• Монтаж выполняется в любое время года, вне зависимости от погодных условий. Без использования тяжелой спецтехники, сварочных, огневых, высотных и подготовительных работ.

• Конструкция позволяет изменить объём установленной ёмкости, а также быстро демонтировать и перенести пожарные резервуары. Разобранные ёмкости можно перепродать в дальнейшем.

• Лёгкость и неприхотливость в обслуживании. Необходимость в ТО заключается лишь в промывке ПВХ-мембраны согласно регламенту. Замена и ремонт некоторых узлов осуществляется без опорожнения емкости.

• Диаметры и высота резервуара в рамках одного объёма подбираются под запрос заказчика.

• Реальный срок эксплуатации при соответствующем техническом обслуживании достигает 50 лет.

Минусы:

• Необходимо выделять специальное место на объекте охраны.

• Предназначены только для хранения воды с температурой до 70 градусов.

Заключение

Нормативными документами по пожарной безопасности на объектах предусматриваются различные типы водяных систем пожаротушения: спринклерные, дренчерные АУПТ, внутренний противопожарный водопровод и пожарные гидранты наружной сети. Чтобы выбрать подходящий тип водного источника и систему пожаротушения, нужно определить особенности объекта защиты. Там, где природные водоёмы расположены далеко от объекта или отсутствует централизованное водоснабжение, оптимальным решением выступают пожарные резервуары. Новые технологии в резервуаростроении, такие, как пожарные резервуары FLAMAX, уже показали свою эффективность и надёжность, поэтому они также могут использоваться для обеспечения пожарной безопасности объекта.
