Оцинкованные стальные листы
На стальные листы марки S450 наносят защитное покрытие методом горячеоцинкованного промышленного проката, увеличивая срок эксплуатации резервуара до 50 лет.

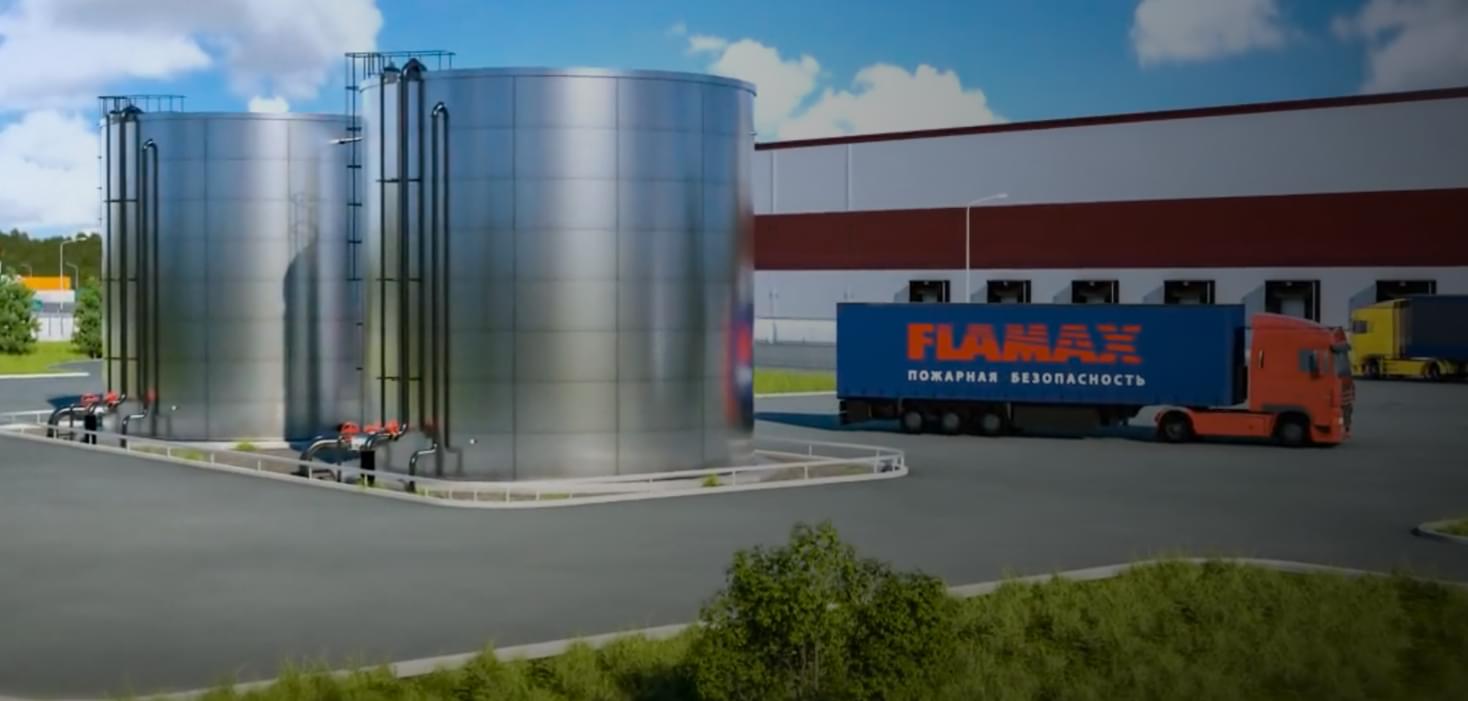

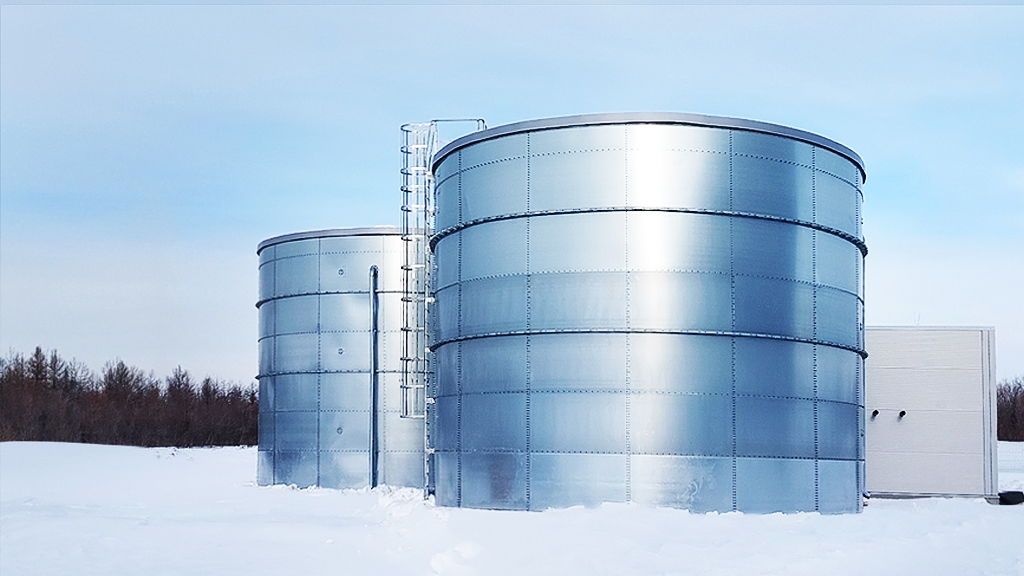

Сборные стальные
резервуары для воды
Сборные резервуары - это уникальная инженерная конструкция с технологией быстрой сборки на прочных болтовых соединениях, позволяющая получить простое и надежное решение для хранения воды питьевого и противопожарного назначения.
Объем стальных резервуаров:
5000м³
РВС-5000
Резервуары вертикальные стальные для воды
Диаметр:
19.50м - 30.42мВысота:
9.01м - 19.17мпо запросу*
3000м³
РВС-3000
Резервуары вертикальные стальные для воды
Диаметр:
15.60м - 23.40мВысота:
6.61м - 18.61мпо запросу*
2500м³
РВС-2500
Резервуары вертикальные стальные для воды
Диаметр:
14.04м - 23.40мВысота:
6.61м - 17.97мот 21 000 000,00 рублей*
2000м³
РВС-2000
Резервуары вертикальные стальные для воды
Диаметр:
13.26м - 21.84мВысота:
5.41м - 17.97мот 16 600 000,00 рублей*
1500м³
РВС-1500
Резервуары вертикальные стальные для воды
Диаметр:
11.70м - 21.84мВысота:
4.77м - 17.97мот 12 500 000,00 рублей*
1000м³
РВС-1000
Резервуары вертикальные стальные для воды
Диаметр:
9.36м - 15.60мВысота:
4.77м - 17.41мот 8 450 000,00 рублей*
900м³
РВС-900
Резервуары вертикальные стальные для воды
Диаметр:
8.58м - 14.82мВысота:
3.57м - 17.41мот 7 650 000,00 рублей*
800м³
РВС-800
Резервуары вертикальные стальные для воды
Диаметр:
7.80м - 14.82мВысота:
3.57м - 17.41мот 6 850 000,00 рублей*
700м³
РВС-700
Резервуары вертикальные стальные для воды
Диаметр:
7.80м - 13.26мВысота:
3.57м - 17.41мот 6 100 000,00 рублей*
600м³
РВС-600
Резервуары вертикальные стальные для воды
Диаметр:
7.02м - 13.26мВысота:
3.57м - 16.77мот 5 600 000,00 рублей*
500м³
РВС-500
Резервуары вертикальные стальные для воды
Диаметр:
7.02м - 12.48мВысота:
3.01м - 16.77мот 4 950 000,00 рублей*
400м³
РВС-400
Резервуары вертикальные стальные для воды
Диаметр:
6.24м - 12.48мВысота:
3.01м - 16.77мот 4 300 000,00 рублей*
300м³
РВС-300
Резервуары вертикальные стальные для воды
Диаметр:
5.46м - 12.48мВысота:
3.01м - 16.21мот 3 850 000,00 рублей*
250м³
РВС-250
Резервуары вертикальные стальные для воды
Диаметр:
5.46м - 11.70мВысота:
2.37м - 16.21мот 3 500 000,00 рублей*
200м³
РВС-200
Резервуары вертикальные стальные для воды
Диаметр:
4.68м - 11.70мВысота:
2.37м - 14.37мот 3 200 000,00 рублей*
150м³
РВС-150
Резервуары вертикальные стальные для воды
Диаметр:
3.90м - 10.92мВысота:
2.37м - 14.37мот 2 700 000,00 рублей*
100м³
РВС-100
Резервуары вертикальные стальные для воды
Диаметр:
3.90м - 8.58мВысота:
2.37м - 14.37мот 2 200 000,00 рублей*
50м³
РВС-50
Резервуары вертикальные стальные для воды
Диаметр:
3.12м - 5.46мВысота:
2.37м - 7.81мот 1 575 000,00 рублей*
*Указана стоимость за минимальную конфигурации 1 резервуара для Московского региона без учета доставки и строительно монтажных работ.
Другие объемы
Этапы работ
Этап
01
Проектирование
Каждый резервуар имеет ряд уникальных характеристик подобранных индивидуально под запросы заказчика. Наш проектный отдел разработает техническое решение, которое будет оптимальным по стоимости и функционалу.
Этап
02

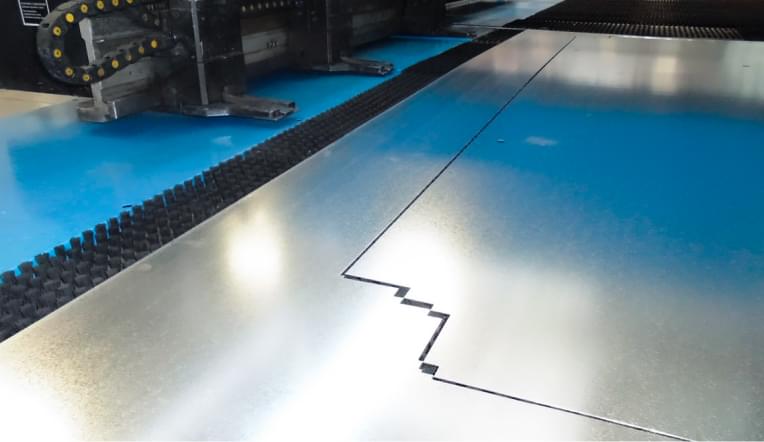

Производство
Металлообрабатывающий завод FLAMAX расположен в Республике Татарстан. Автоматизированная линия производства стальных сборных резервуаров состоящая из высокоточных станков обеспечивает исключительное качество изготавливаемых комплектующих.
Этап
03
Доставка
Доставка стальных вертикальных резервуаров и насосных станций осуществляется стандартной еврофурой в любой регион России, а также в страны Таможенного союза.
Этап
04
Монтаж
Быстрый и экономичный монтаж стальных сборных резервуаров в любое время года штатными специалистами FLAMAX с большим стажем работ.
Заказать консультацию
Информация для проектировщиков:
Разрабатываем проектную документацию за 24 ч. Рабочая документация соответствует всем стандартам и ГОСТ.
Предоставляем техническое задание по смежным работам, расчеты по обогреву и помогаем в прохождение строительно-технической экспертизы.
Участие проектировщика на стороне заказчика сводится к минимуму. Разрабатываем проект под ключ.
Диаметры всех узлов резервуара могут быть выполнены согласно требованиям заказчика
Не используем типовые объемы резервуаров с шагом 100м3, подбираем объем резервуаров с максимальным соответствием запрашиваемого.
Вся документация с интуитивно понятными схемами и чертежами соответствует ГОСТ Р 50680-94, СП 8.13130.2009 СНиП 2.04.02-84 и другим нормативным документам.
ТАБЛИЦА ГАБАРИТОВ
Реализованный проект с выбранными габаритами и объемом
Пример проектной документации
Поиск примеров
реализованных проектов:
Введите объем РВС:
м³При равных объемах стальные сборные резервуары могут иметь разные диаметр и высоту. Это дает возможность:
- Разместить металлические ёмкости в стесненных обстоятельствах, например в помещении с ограниченной площадью и низкой крышей.
- Увеличить устойчивость ёмкости к ветряным, снеговым или сейсмическим нагрузкам, выбрав нестандартные габариты.
Технические характеристики эксплуатации стальных резервуаров:
Сейсмика до 9 баллов
Температура от -55С до +55С
Ветровая нагрузка до 60м/с
Снеговая нагрузка до 560кг/м2
Хранение горячей воды до 70С
Крыша
Крыша резервуара выполнена из утепленных сэндвич-панелей, уложенных на S-образные распорные балки, которые крепятся к верхней кромке стенок емкости. Конструкция крыши необслуживаемая, поэтому она спроектирована с учетом снеговых нагрузок.
Нагреватели
ТЭНа закрытого типа в колбе из нержавеющей стали поддерживает равномерную положительную температуру воды в холодное время года. Замена ТЭНа происходит без опорожнения ёмкостей.
Узел забора с антивихревой пластиной
Позволяет максимально быстро вывести запас воды без деформации резервуара, также исключая образования турбулентности воды при высокой скорости забора жидкости.
Основание
Основание резервуара состоит из бетонного фундамента и экструдированного пенополистирола, выполняющего функцию дополнительного утепления в холодное временя года.
Утеплитель
Стенки и дно резервуара утепляются плитами из экструдированного пенополистирола, характеризующегося низкой теплопроводностью. Утеплитель располагается между гидроизоляционной ПВХ-мембраной и внутренней поверхностью резервуара, к которой крепится с использованием болтовых соединений.
01
02
03
01
02

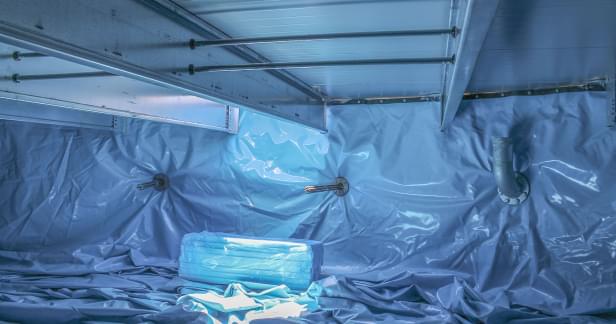

ПВХ - мембрана
Обеспечивает герметичность конструкции и изолирует стенки резервуара от контакта с водой, сохраняя неизменность качества самой воды.
03
Болтовые соединения
Соединяют между собой стальные листы конструкции, позволяет осуществить сборку стального резервуара без применения сварочных работ, существенно снижая сроки монтажа.
Информация для строительных компаний:
Выгодная доставка за счет сборной конструкции стальных резервуаров. В одну еврофуру помещаются две емкости суммарным объемом 800 м3.
Для монтажа сборных стальных резервуаров необходимо подготовить лишь фундаментную плиту.
Установка стальных резервуаров FLAMAX возможна в помещении в стесненных обстоятельствах без использования спецтехники и высотных работ.
Производство резервуаров на ЧПУ станках в заводских условиях сводит к минимуму возникновение человеческого фактора влияющего на качество продукции.
Компания FLAMAX за 15 лет деятельности реализовала более 300 проектов сборных стальных резервуаров для хранения воды.

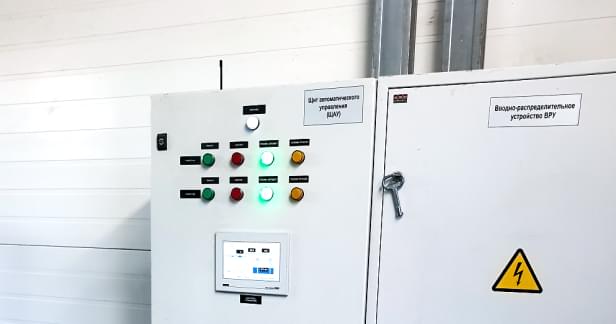

FLAMAX реализует комплексное решение «Резервуар + НС» уменьшая время ввода оборудования в эксплуатацию
Сроки монтажа
Объём резервуара, м3
Сроки монтажа, к-во дней *
30-200
2-3
200-400
3-4
400-600
4-5
600-800
5-6
800-1000
6-7
1000-1500
7-11
1500-2000
11-14
* Для одного резервуара
Технология монтажа
Монтаж стальных вертикальных резервуаров за 6 дней зимой | FLAMAX
Сборка стального резервуара для воды начинается с крыши и с помощью системы домкратов поднимаются стальные пояса ёмкости в проектное положение.
Информация для эксплуатирующих организаций:
Гарантии на работы и оборудование до 10 лет с круглосуточным предоставлением услуг собственной сервисной службы.
Срок эксплуатации стальных резервуаров для воды от FLAMAX - 50 лет, при условии соблюдения технического обслуживания.
Металлообрабатывающий завод FLAMAX производит резервуары из материалов российских поставщиков.
Большинство наших заказчиков являются системными: Леруа Мерлен, PNK, СУЭК, РЖД, ЭТМ, X5 Group, OZON, АГХК, Biocad, Henkel RUS и многие другие.
FLAMAX - осуществляет полный комплекс услуг от проектирования до сервисного обслуживания.
Низкая стоимость владения оборудованием, за счет неприхотливого обслуживания и качественных комплектующих стального резервуара.
Примеры реализованных проектов по отраслям:
-
Заказчик:
Юникосметик -
Объем:
2 х 378 м3 -
Регион:
г. Ростов-на-Дону
-
Заказчик:
Frito-Lay -
Объем:
2 х 753 м3 FM Global -
Регион:
Новосибирская область, Толмачево
-
Заказчик:
Сырная долина -
Объем:
2 х 560 м3 -
Регион:
Московская область
-
Заказчик:
АРНЕСТ -
Объем:
2 х 740 м3 -
Регион:
г. Ульяновск
-
Заказчик:
Малмыжское месторождение -
Объем:
2 х 276 м3 -
Регион:
Хабаровский край
-
Заказчик:
СУЭК-КУЗБАСС -
Объем:
2 х 417 м3 -
Регион:
Кемеровская область
-
Заказчик:
АО «Разрез Тугнуйский» -
Объем:
2 х 404 м3 -
Регион:
Республика Бурятия
-
Заказчик:
PEPSICO -
Объем:
2 х 1100 м3 FM Global -
Регион:
Московская область, г.Домодедово
-
Заказчик:
ВЗУ Чунский -
Объем:
2 х 2002 м3 -
Регион:
Иркутская область
-
Заказчик:
ВЗУ Толгоёк -
Объем:
3 х 171 м3 -
Регион:
Алтайском край, с.Толгоёк
-
Заказчик:
АРХБУМ -
Объем:
3 х 604 м3 -
Регион:
Калужская область, Боровский район
-
Заказчик:
ИНФАПРИМ -
Объем:
2 х 773 м3 -
Регион:
Московская область, г.Истра
-
Заказчик:
Орими -
Объем:
2х700м3 + 450м3 -
Регион:
Ленинградская область
-
Заказчик:
РЦ «ПУД» -
Объем:
2 х 1202 м3 и 408 м3 -
Регион:
Крым, г.Симферополь
-
Заказчик:
АГРОЭКО -
Объем:
3 х 685 м3 -
Регион:
Воронежская область, Павловский район
-
Заказчик:
ВЗУ Плесецк -
Объем:
2 х 411 м3 -
Регион:
Архангельская область, г.Плесецк
-
Заказчик:
Пожтехника -
Объем:
2 х 352 м3 -
Регион:
Московская область
-
Заказчик:
Тепличный комплекс -
Объем:
2 х 1568 м3 -
Регион:
Московская область, Кашира
