Резервуары FLAMAX -
как альтернатива
водонапорным башням

Сравнение функционирования водонапорной башни Рожновского с современной системой водоснабжения – сборным резервуаром с насосной станцией.

Два подхода к системе водоснабжения населенных пунктов

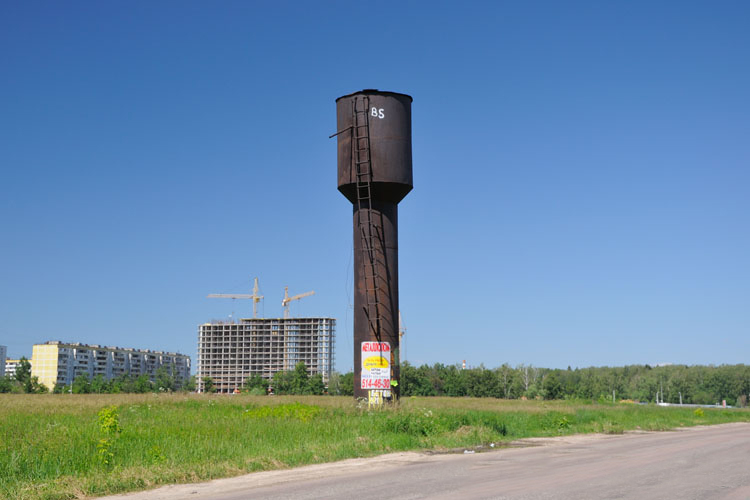

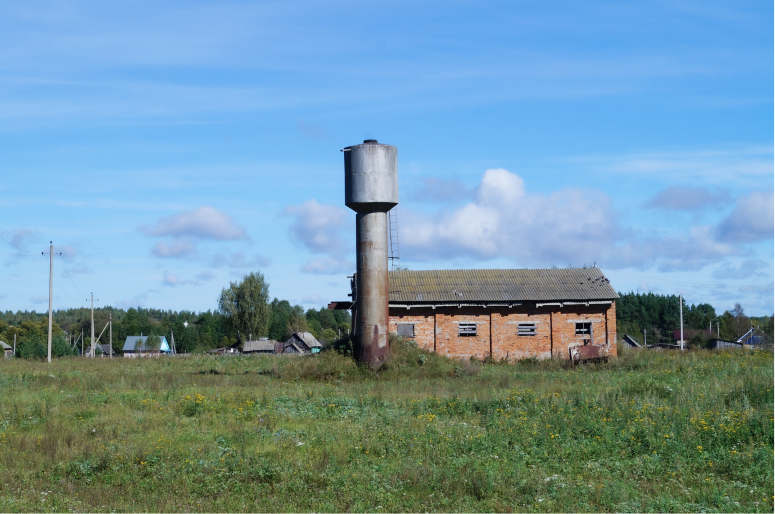

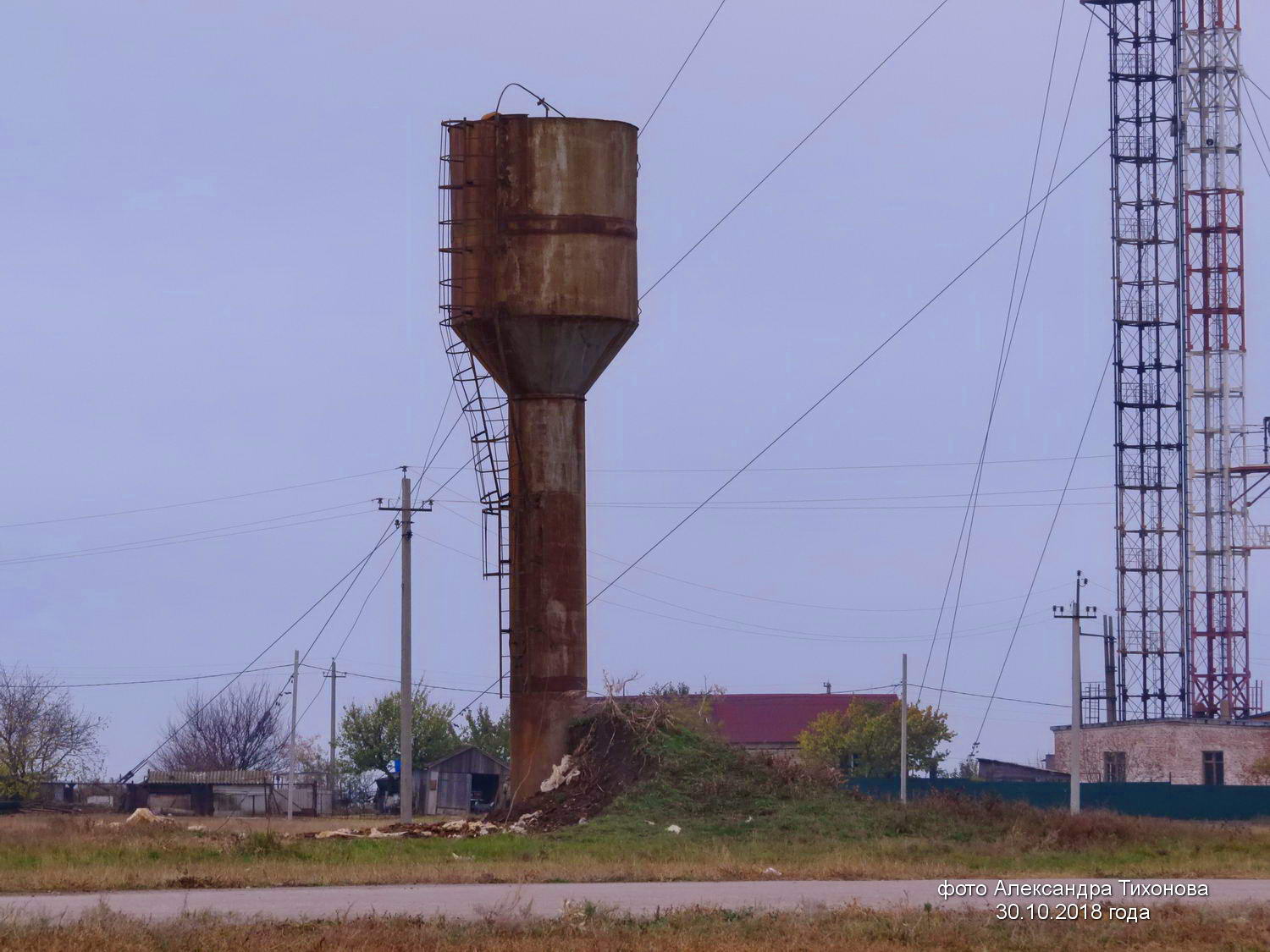

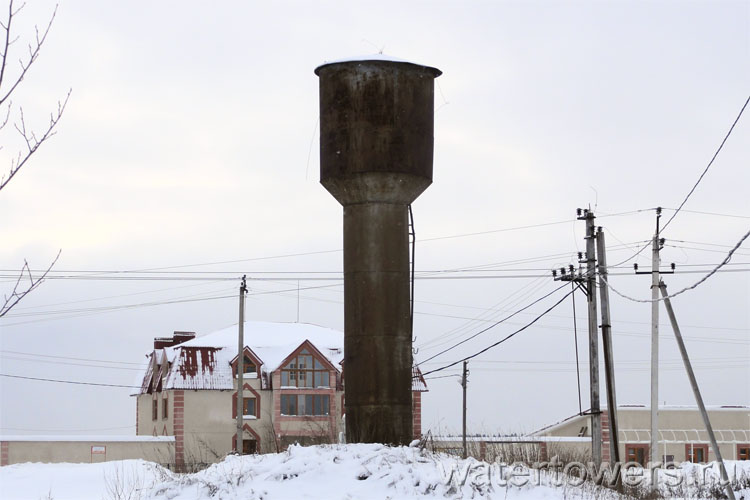

Башня Рожновского

Первые водонапорные башни Рожновского появились в 30-х годах прошлого столетия и получили широкое распространение в военные и послевоенные годы

В условиях дефицита энергоресурсов и технических возможностей в стране широкое распространение получила схема водоснабжения, основанная на использовании башен Рожновского в качестве напорных резервуаров

Башня Рожновского долгое время являлась основным элементом локального водоснабжения. Со времени начала эксплуатации данного сооружения требования к качеству питьевой воды и ее потребительским свойствами возрастали. В настоящее время система водоснабжения такого типа становится неактуальной, так как она не отвечает современным требованиям СанПиН и СНиП

Резервуар с насосной станцией

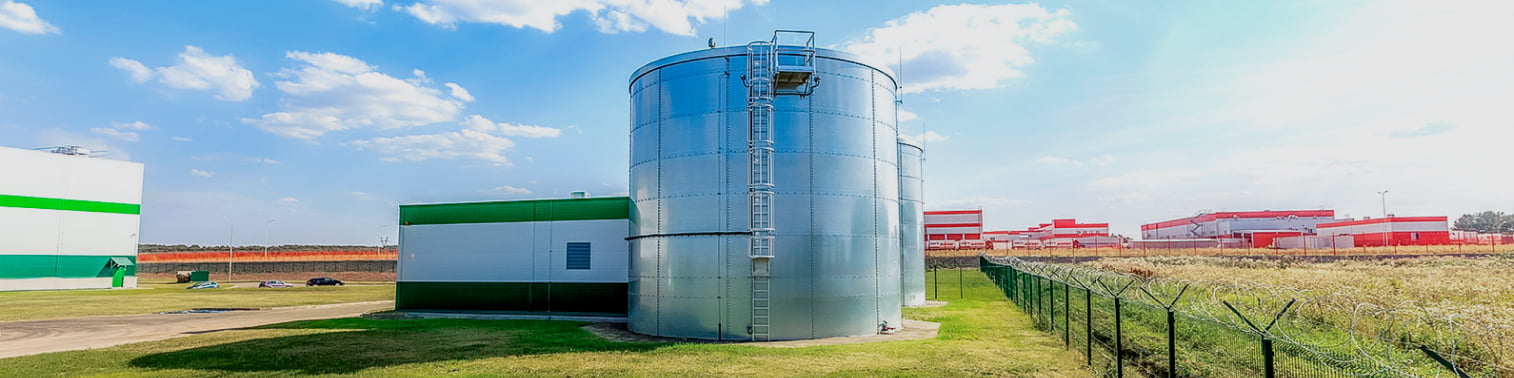

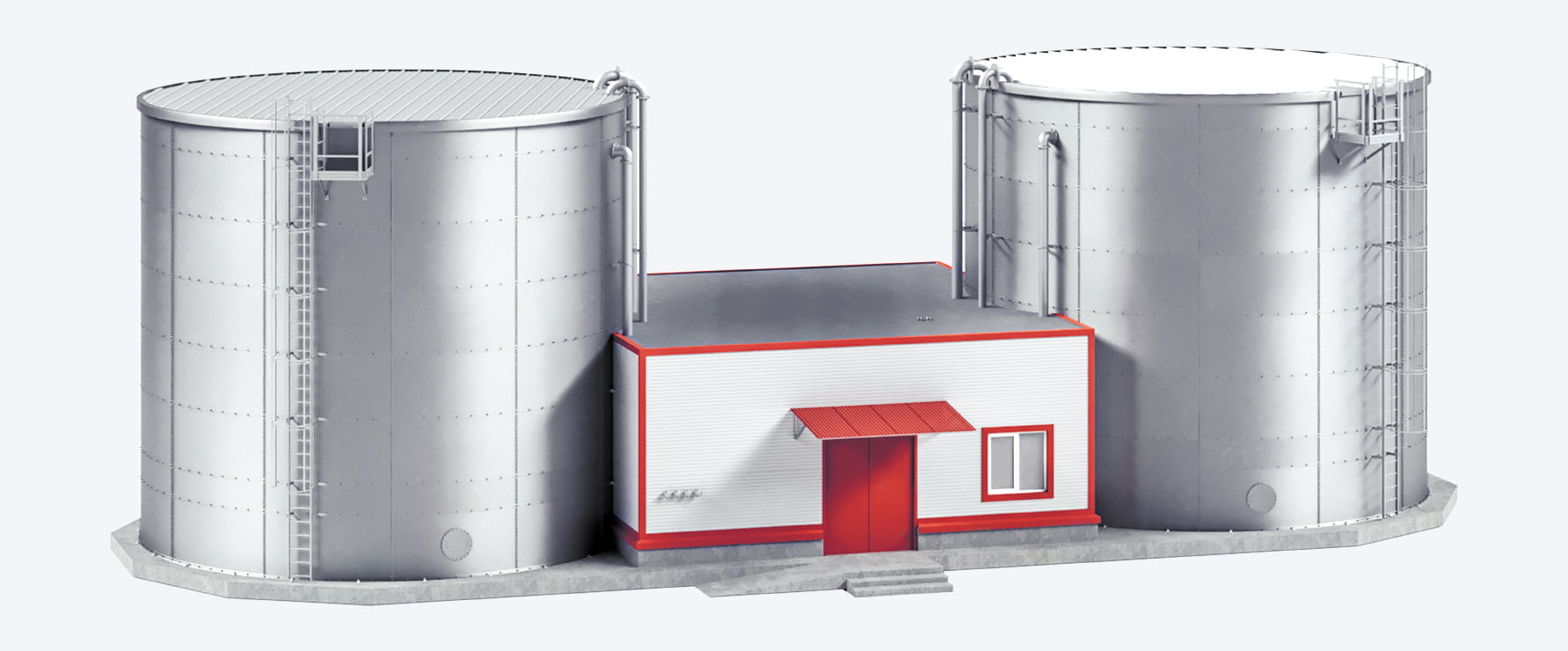

Компания «Фламакс» в качестве альтернативы башне Рожновского предлагает более технологичную и современную систему - сборный резервуар с насосной станцией.

Предлагаемая система является универсальным и комплексным решением, отвечающим жестким требованиям СанПиН и СНиП водоснабжение населенного пункта:

  • Качественной питьевой водой ( резервуар с ПВХ- мембраной обеспечивает герметичность хранимой воды и исключает её контакт с металлом; водоподготовка - блочно-модульная установка)
  • Необходимым напором и давлением в водопроводной сети в любых режимах водопотребления, независимо от сезонных температурных изменений (бустерная установка, частотный преобразователь)
  • Противопожарным запасом воды (в системе предусмотрена централизованная удаленная диспетчеризация всех объектов водоснабжения, мониторинг текущего состояния агрегатов, и учет расхода ресурсов воды и электроэнергии)

Принцип работы

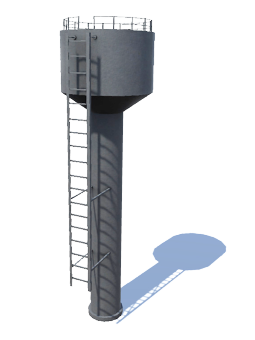

Башня Рожновского

Это простейший водонапорный резервуар, создающий давление воды за счет перепада высот. Башня Рожновского может функционировать и самостоятельно, и в составе комплексной водопроводной системы.


ВОДОНАПОРНАЯ БАШНЯ СОСТОИТ:


  • бак для воды
  • опорная конструкция (ствол)
  • трубы для подачи и отвода воды
  • объем бака в башне Рожновского составляет от 10 до 150 м3. Дальнейшее увеличение возможно только при условии использования других, более сложных и дорогих, конструкций опоры
Резервуар с насосной станцией

Система резервуара с насосной станцией обеспечивает бесперебойное водоснабжение за счет автоматического регулирования производительности насосов в зависимости от расхода воды.


СБОРНЫЙ РЕЗЕРВУАР СОСТОИТ:


  • стальные листы с гальванизированным, самовосстанавливающимся покрытием

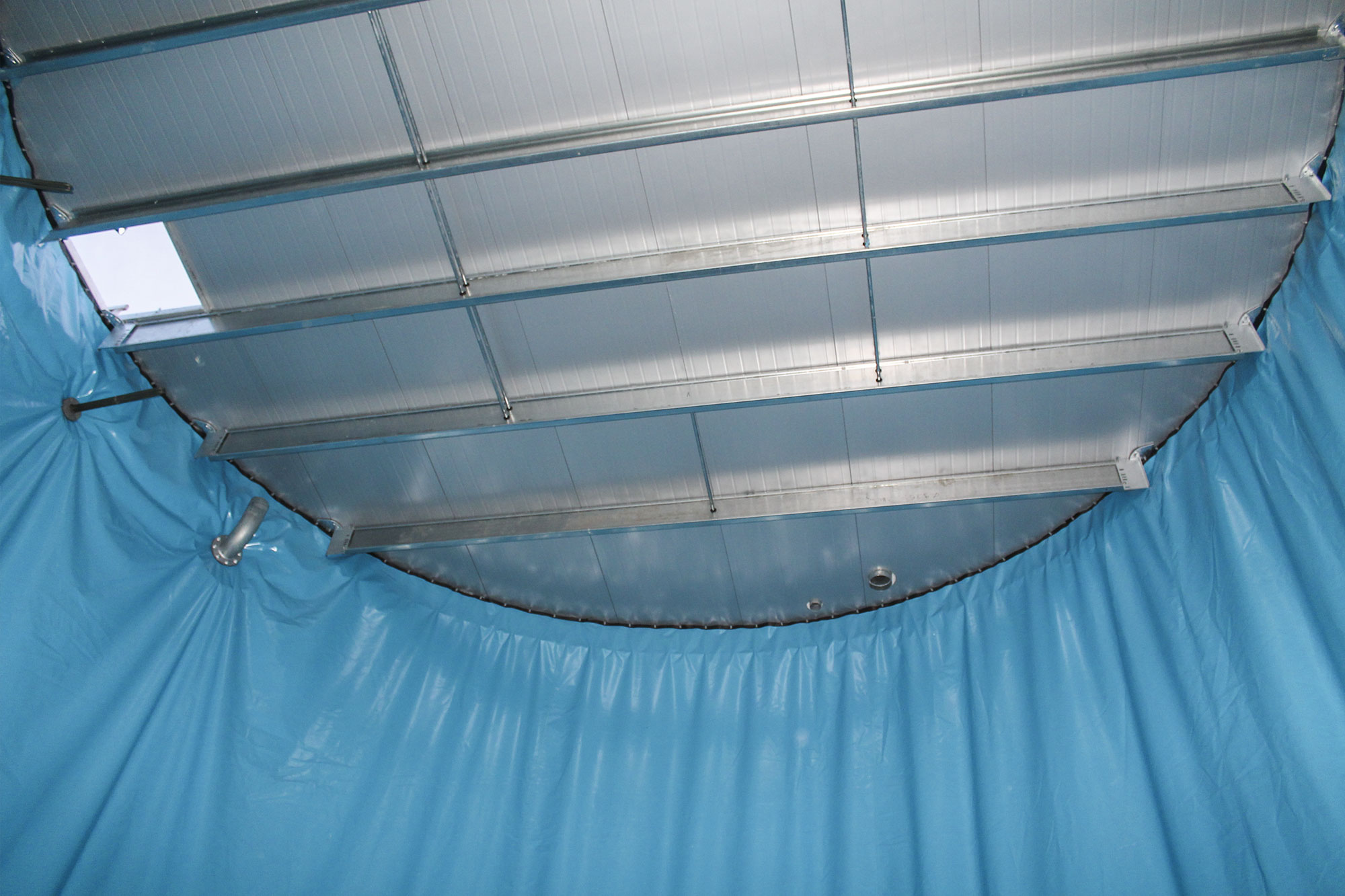

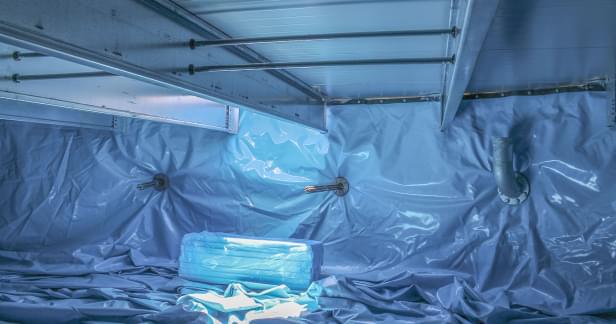

  • армированная ПВХ-мембрана, которая обеспечивает идеальную герметичность

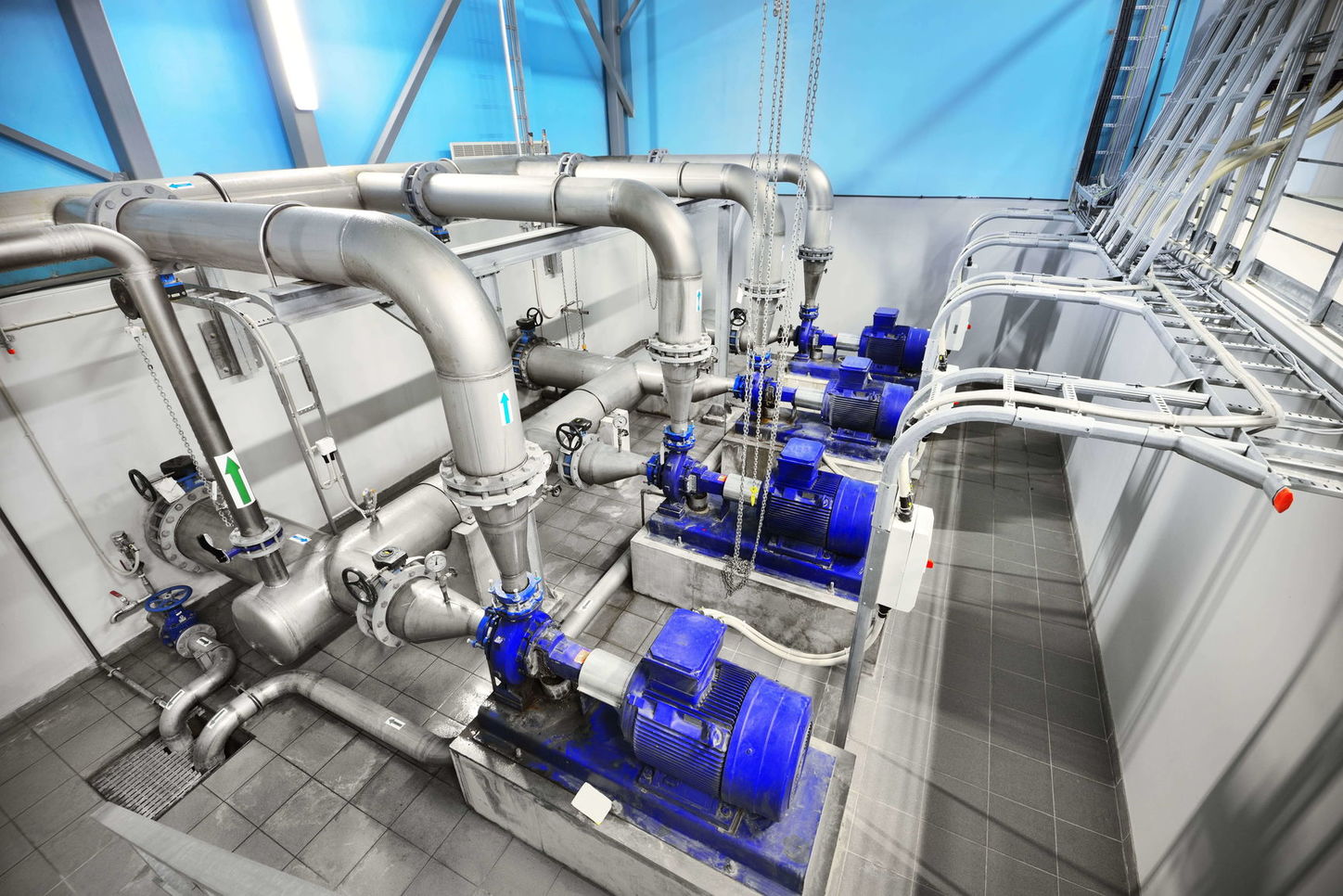

  • бустерные установки производительностью до 600 м3 /час, напором до 145 м

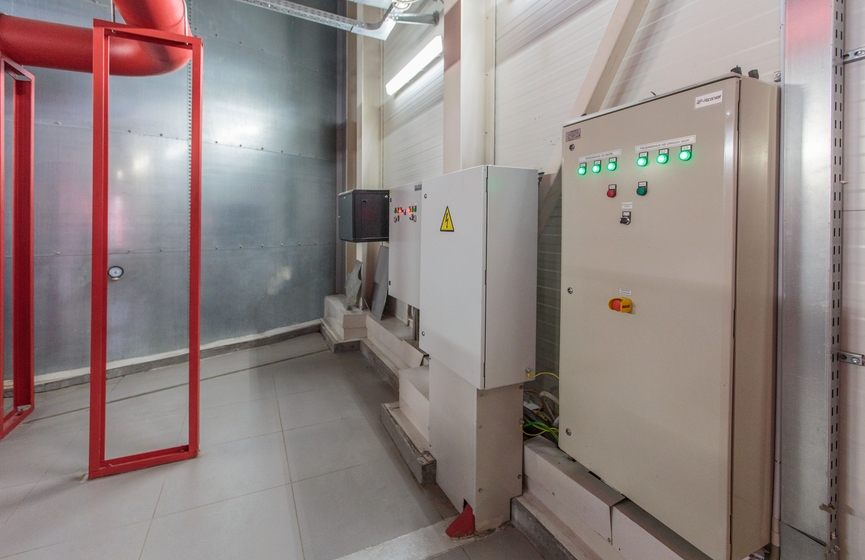

  • шкаф управления насосами: частотный преобразователь, удаленная диспетчеризация объекта, учет расхода электроэнергии и воды (экономия электроэнергии до 70%)

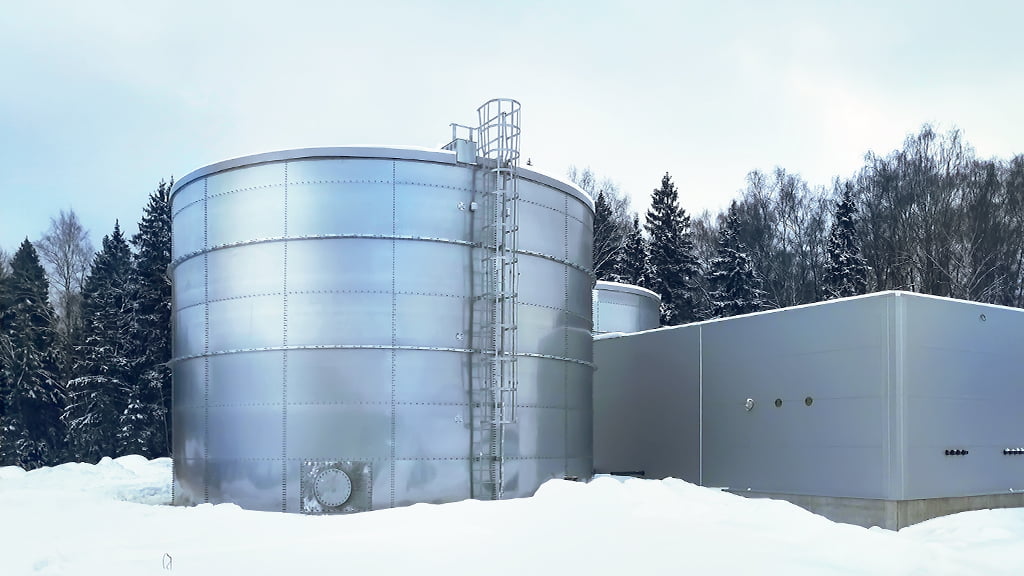

  • объем резервуаров от 100м3 до 4000м3

Особенности монтажа и эксплуатации

Доставка

Башня Рожновского

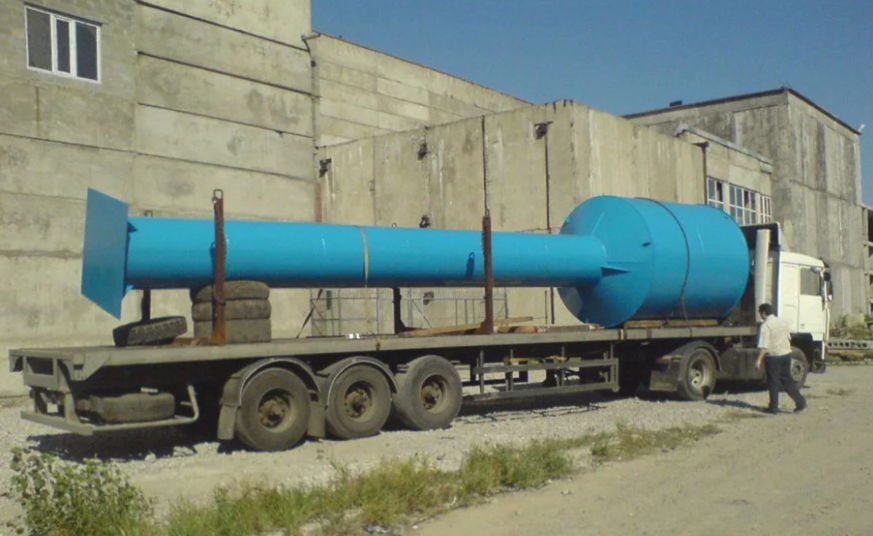

Высокая стоимость доставки негабаритного груза и монтажа

Резервуар с насосной станцией

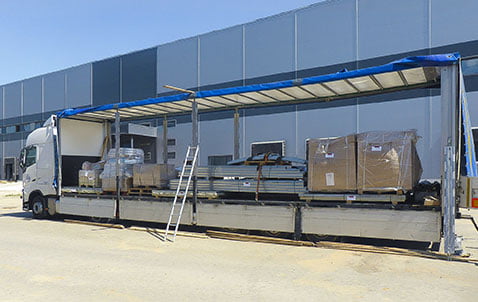

Доставка любым видом транспорта, т.к. все комплектующие упаковываются на стандартные евро-палеты

Регулирование давления

Башня Рожновского

Невозможность не только регулирования давления воды в зависимости от водоразбора, но даже и создания стабильного давления воды у потребителей.

Резервуар с насосной станцией

Стабильность создаваемого давления за счет автоматического регулирования производительности насосов в зависимости от расхода воды

Работа насосной системы

Башня Рожновского

Работа погружного насоса в импульсном режиме с частыми включениями и отключениями приводит к ускоренному износу и электродвигателя, и самого насоса

Резервуар с насосной станцией

Повышение ресурса насосов в 2-3 раза за счет исключения пусковых токов, снижения нагрузки на подшипники, исключения гидравлических ударов, плавного регулирования, плавного пуска и остановки

Качество питьевой воды

Башня Рожновского

Существенное ухудшение качества питьевой воды из-за негерметичности и коррозии корпуса

Резервуар с насосной станцией

Использование ПВХ-мебраны обеспечивает идеальную герметичность и отсутствие контакта воды с металлическим корпусом, что сохраняет качество воды

Теплоизоляция

Башня Рожновского

При возникновении конденсата на наружной стенке башни теплоизолирующий материал теряет свои теплофизические свойства и приходит в негодность.

Резервуар с насосной станцией

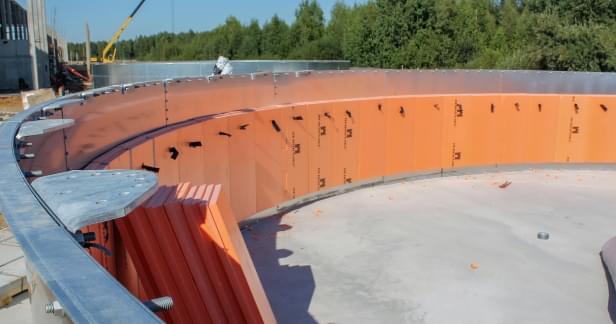

Экструдированный пенополистирол находится между ПВХ-мембраной и внутренней стенкой резервуара, что исключает его контакт с водой, поэтому его теплофизические свойства в процессе эксплуатации остаются неизменными

Внутренняя изоляция

Башня Рожновского

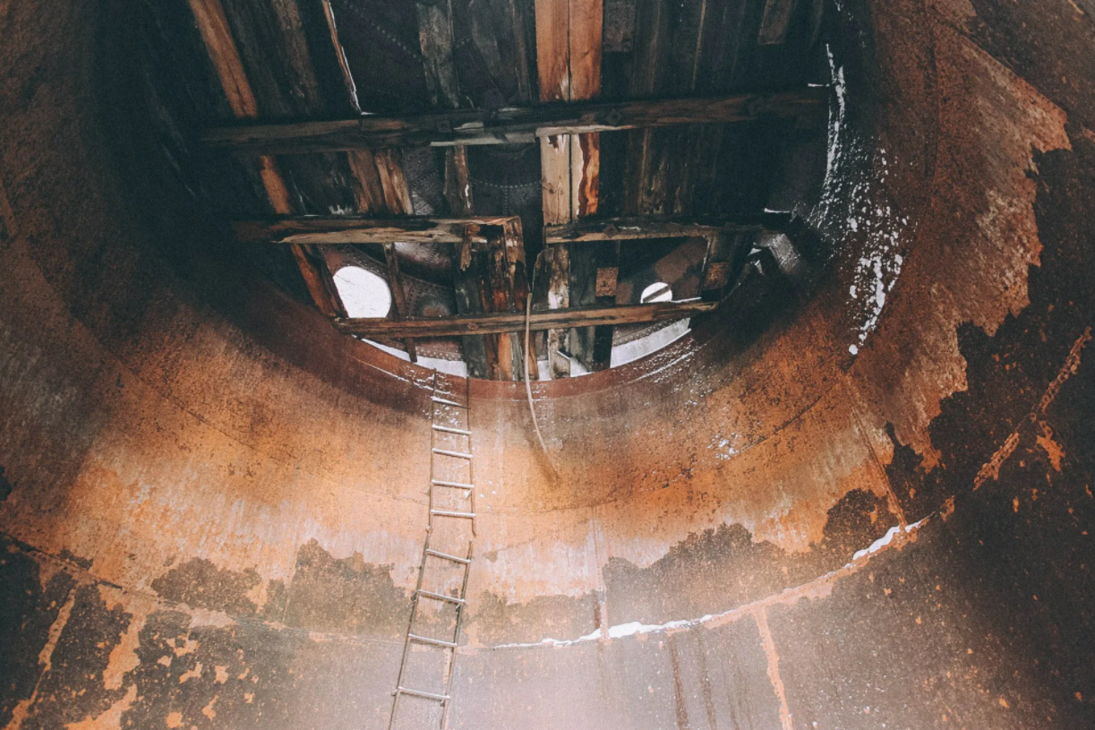

Внутренняя стенка башни покрывается антикоррозионным составом, который не обеспечивает полную и продолжительную защиту от коррозии, что приводит к резкому ухудшению состава и качества питьевой воды

Резервуар с насосной станцией

Армированная ПВХ-мембрана заводского изготовления гарантирует неизменный качественный состав питьевой воды на протяжении всего срока эксплуатации - более 15 лет

Эксплуатация зимой

Башня Рожновского

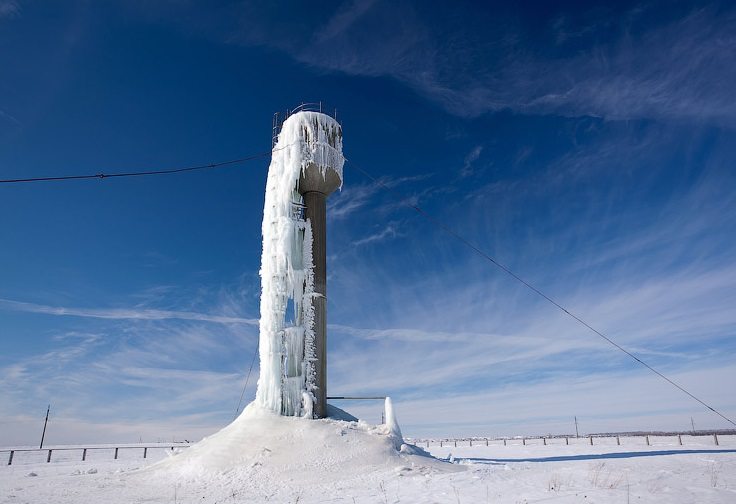

Промерзание зимой, образование наростов льда.

Резервуар с насосной станцией

Эксплуатация в штатном режиме в условиях от-55С до +55С. Отсутствие промерзания и наростов льда

Экономическая выгода

Проведем сравнение затрат на применение башни Рожновского и резервуара FLAMAX
Башня Рожновского
  • Емкость 50м3 20м 3шт + НС1 105м + НС2 30м
  • Давление в сети 50м обеспечивается башней 2 + насосной станцией второго подъема 30м
Резервуар FLAMAX
  • Резервуар 163м3 6,6м + НС1 91,61м + НС2 50м
  • Давление в сети 50м обеспечивается насосной станцией второго подъема 50м
Экономия
на 10 665 834 ₽
при применении ВЗУ FLAMAX
ПРИ РАСЧЕТЕ СОГЛАСНО НОРМАТИВНОГО РАСХОДА, УТВЕРЖДЕННОГО ПРИКАЗОМ № 131/0, СОКРАЩЕНИЕ ЗАТРАТ ЗА 50 ЛЕТ
Заказать консультацию

Заказать консультацию

Нажимая кнопку «Отправить» вы соглашаетесь политикой конфиденциальности
Форма успешно отправлена!

Водонапорные башни

Назначение водонапорной башни

Башня — это простейший водонапорный резервуар, создающий давление воды за счет перепада высот. Она может функционировать и самостоятельно, и в составе комплексной водопроводной системы. Во втором случае башня выступает в роли регулятора сети, то есть компенсирует недостаток давления в периоды повышенного водорасхода и накапливает запас, когда расход понижен.

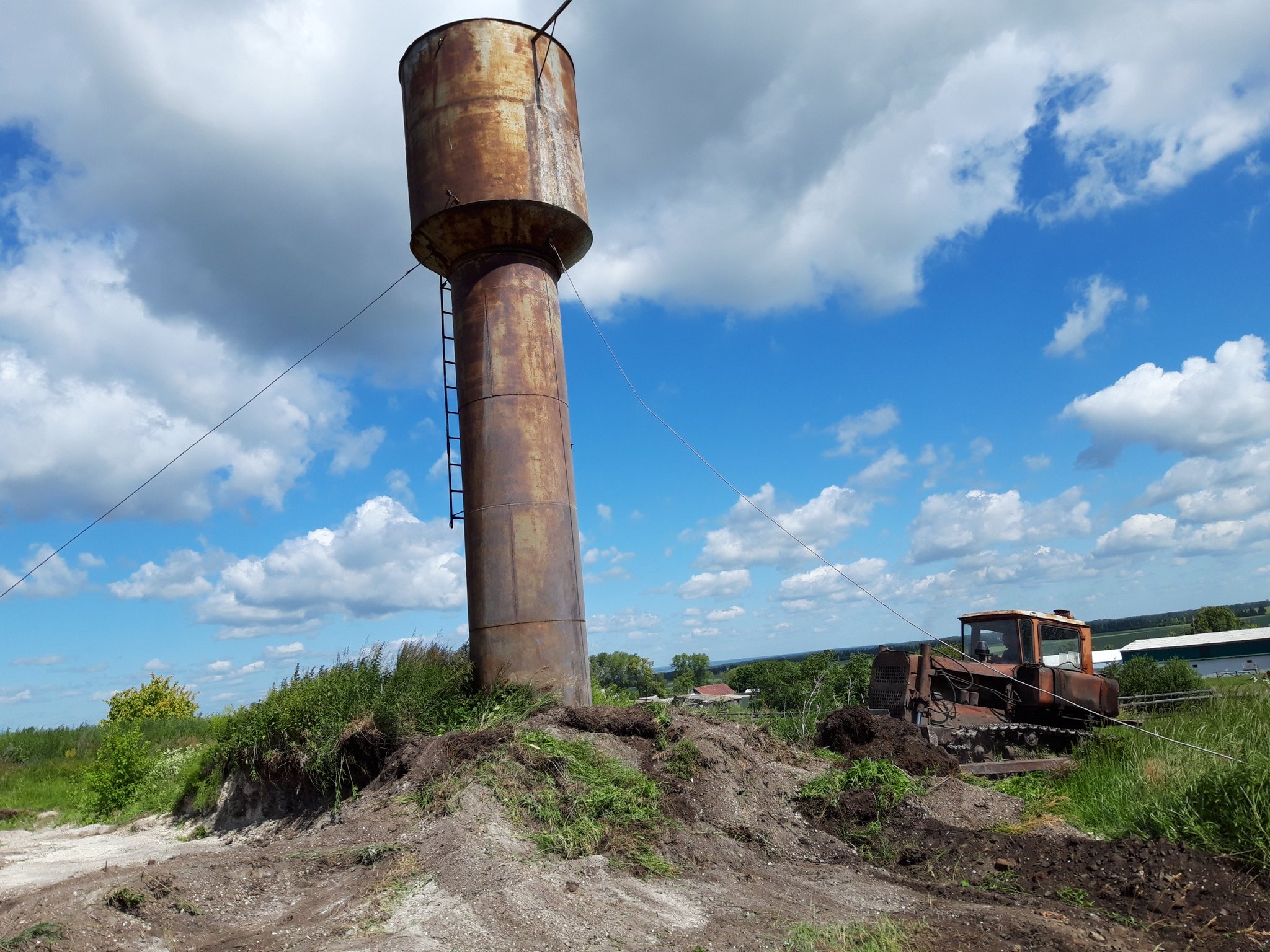

Водонапорные башни все реже используются для жилых домов, хотя они до сих пор эксплуатируются в сельской местности, в том числе для поливочной воды. Также их можно увидеть на территории садоводческих товариществ. С исчезновением паровозных депо башни утратили свое значение на железной дороге. Иногда они входят в состав противопожарных систем, в том числе как точки заправки автомобильных цистерн.

Капитальные водонапорные башни с емкостями значительных объемов, обслуживающие промышленные комплексы, также постепенно выводятся из эксплуатации. Соотношение сложности обслуживания и эффективности ухудшается с развитием и распространением насосной техники.

Устройство и принцип работы водонапорной башни

Классическая водонапорная башня состоит из стального бака, поднятого на специальной опоре. Высота опоры зависит от:

  • Этажности зданий, в которые подается вода;
  • Особенностей ландшафта;
  • Дополнительных требований к напору (например, для непосредственного пожаротушения или иных нужд с повышенным пиковым расходом).

Технические характеристики водонапорной башни

Объем бака в башне Рожновского составляет от 10 до 150 м3. Дальнейшее увеличение возможно только при условии использования других, более сложных и дорогих, конструкций опоры. Высота башен любых типов редко превышает 25 м. Этого хватает для водоснабжения двух- и трехэтажных зданий в радиусе пары километров. Причем жителям дальних домов приходится обходиться небольшим напором.

Рассмотрим типовой проект водонапорной башни Рожновского. Зададим общую высоту в 20 м, 15 из которых приходится на опору, а 5 — на бак объемом 50 м3. Тогда давление составит 2 атм у башни и 0,5 атм на расстоянии 1200 м от нее, при условии ровного ландшафта.

Сравним полученные данные со стандартными числами в типовом проекте от ФЛАМАКС. Самый популярный объем резервуара FLAMAX составляет 163,5 м3. Высота такого сооружения — 11 м. На расстоянии 1200 м от резервуара с насосной станцией имеем давление в 2,5 атм. Система оказалась эквивалентной гипотетической пятидесятиметровой водонапорной башне по расчету.

Монтаж водонапорной башни

Конечная стоимость водонапорной башни прямо зависит от стоимости монтажа. Восемьдесят лет назад все сколачивали из досок прямо на месте. Современные стальные баки поднимают на опоры с помощью тяжелой спецтехники. Соответственно, помимо доставки материалов и аренды подъемников нужно обеспечить подъездные пути и пространство для маневра — то есть серьезно подготовить площадку.

Процесс сборки резервуаров FLAMAX вы можете посмотреть на видео. Они доставляются в разобранном виде как комплект стальных листов, сложенная ПВХ-мембрана и дополнительные элементы вроде люков, кронштейнов, лестниц, труб.

На подготовленном фундаменте собирается крыша резервуара и первое кольцо листов под ней: в итоге оно станет самым верхним. Собранная часть приподнимается, добавляется второе кольцо, потом следует новый подъем на высоту очередного ряда. Гибкая мембрана постепенно расправляется. Между мембраной и стенками укладывается пенополистироловая изоляция.

Вся сборка, в отличие от монтажа водонапорной башни, проходит у земли вручную, поэтому резервуар можно возвести на небольшой замкнутой площадке. Насосные станции ФЛАМАКС поставляются в модульном исполнении, то есть также собираются быстро и компактно.


Преимущества водонапорной башни

О преимуществах водонапорных башен по проекту Рожновского мы писали в самом начале: они прекрасно показали себя во времена своего создания, особенно с учетом довоенного уровня технологий, по соотношению цены, простоты, скорости возведения и прочих показателей. За прошедшие годы ситуация заметно изменилась.

  • Сейчас заводской выпуск цельной полимерной мембраны стал проще и дешевле, чем ручная покраска бака от коррозии и дальнейший постоянный уход.
  • Проблема выработки электроэнергии решена. При необходимости наши специалисты просто устанавливают дизельный генератор, который и будет питать станцию. Требуется только согласование с Заказчиком.
  • Системы автоматизации, контроля и управления сложно даже сравнивать. Когда строились башни, особых механизмов регулирования не было. То, что могли, делали вручную (открывали/закрывали вентили). Позднее пытались минимально внедрить автоматику — и она объективно не надежна. Стабилизация давления в сети, работа насосов в режимах, которые адаптируются к нагрузкам, — все это невозможно в устройстве водонапорных башен. Зато реализовано в системах FLAMAX.
  • Старые башни очень изношены и в последние десятилетия регулярно опрокидываются. Кстати, наземные резервуары изначально гораздо устойчивее башен из-за низкого центра тяжести и большей площади опоры.
  • А главное — качество воды! Башни не всегда герметичны, их баки страдают от коррозии, сварные швы могут расходиться. В воду попадает много примесей и обычного мусора. В резервуарах FLAMAX вода в принципе не контактирует с металлом, она полностью заключена в мембрану из пищевого ПВХ, как в огромную флягу.

После всестороннего сравнения становится очевидным, что система «резервуар плюс насосная станция» гораздо предпочтительнее, чем изготовление водонапорной башни. Отметим, что речь идет не только о реставрации изношенных и древних объектов — само решение Рожновского морально устарело.
