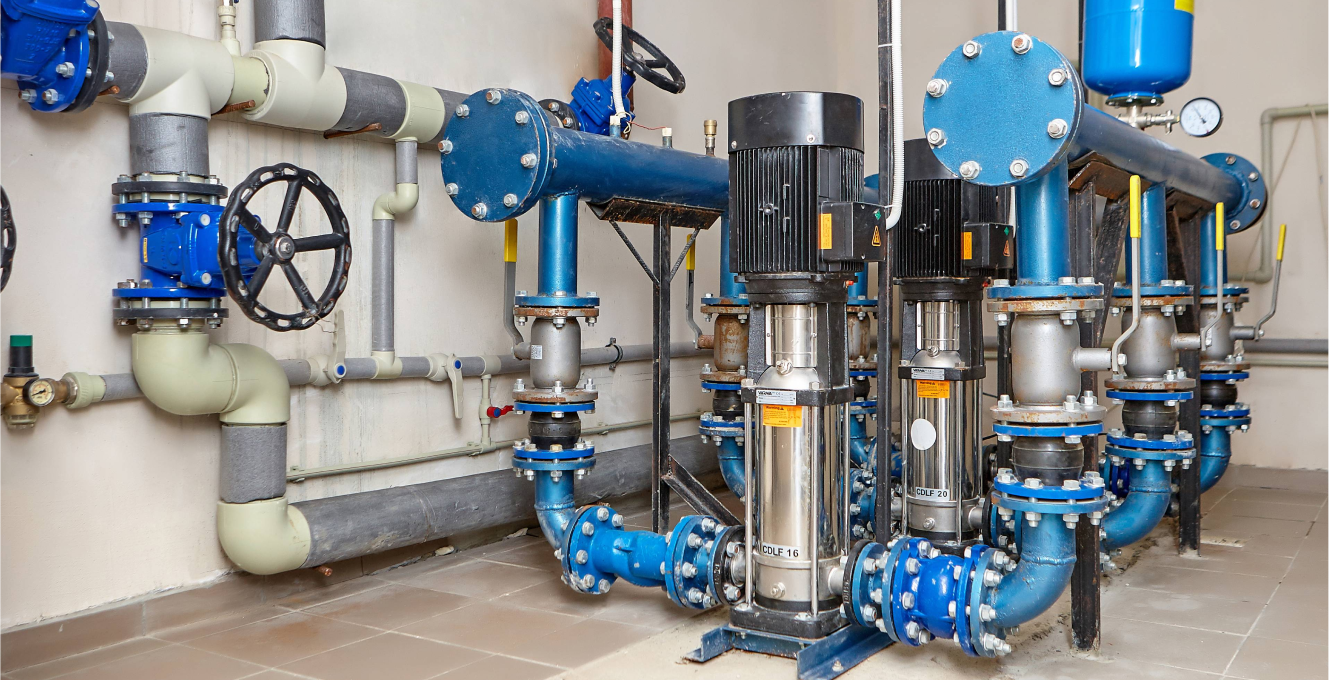

Повысительная насосная установка

Опросный лист Производство

Предназначена для повышения давления в трубопроводной системе водоснабжения и обеспечения бесперебойной подачи воды в жилых и коммерческих объектах, а также для работы других инженерных систем.

Транспортировка технической воды на производственных и промышленных предприятиях.

Водоснабжение многоквартирных домов, социальных и других объектов.

Подпитка  сетей отопления.

Технические характеристики

Производительность

1-1100, м3/ч

Максимальный напор

110, м

Система регулирования  частоты вращения

от 20 до 50 Гц

Сетевое напряжение

3×380 B ± 10%

Мощность двигателей

1-200, кВт

Максимальная температура перекачиваемой среды

30 °С

Принцип работы повысительной
насосной станции (ПНС)

Насосный агрегат забирает воду от основного коллек-тора с последующим выравниванием параметров давления до требуемых величин. Далее жидкость транспортируется по трубопроводу.

Автоматическая система управления повысительной насосной установки обеспечивает без перебоя ровный напор воды, независимо от объема водопотребления.

При снижении давления в водопроводе до порогового значения, шкаф управления включается вспомогательный насос или группу насосов для наращивания напора.

Благодаря повысительным насосным установкам потребитель гаран-тированно получает должный напор воды, соответствующий нормативным документам, независимо от режима потребления.

Состав насосной установки
повышения давления

Насосные агрегаты

Поддержания определенного давления в системе водоснабжения, независимо от объема потребления.
Шкаф управления

Обеспечивает автоматическое переключение насосов и контроль их работы в соответствии с режим потребления воды в текущий момент времени.
Рама основания

Сделана из штампосварной листовой стали (крупногабаритные станции выполнены из свариваемых швеллеров).
Всасывающий коллектор

Обеспечивает бесперебойное подведение воды к насосному оборудованию и минимизирует потерю жидкости.Уменьшает количество воды, необходимое для заполнения корпуса агрегата перед началом работы, и предотвращает её вытекание при запуске.
Напорный коллектор

Выполнен из нержавеющей стали и предназначается для подачи воды от насосов к водоводам.
Межфланцевая задвижка

Используется для регулирования потока воды в трубопроводе.
Обратный клапан

Организует подачу воды в нужном направлении – от источника к потребителю и защищает оборудование от скачков давления.
Кран трехходовый

Предназначен для смешивания и разделения транспортируемых потоков воды в трубопроводе.
Манометр

Измеряет избыточного давления в системе, показывает численную разницу между водопроводным и нормальным атмосферным давлением.
Датчик преобразователь давления

Позволяет плавно корректировать текущие показатели производительности насосная установка повышения давления, снизив нагрузку на электрическую систему и риск возникновения гидроудара.
Реле давления

Регулирует уровень давления во всей системе водоснабжения путем включения и отключения электрических контактов
Заглушка

Выполнена из нержавеющая стали или никелированной латуни и используется для перекрытия движения воды по трубопроводу и для его герметизации.

Разработка проекта повысительной насосной станции

Сделаем полный расчет под ключ для вашего проекта по ТЗ, которые можно будет включить в раздел «Наружные сети водоснабжения и канализации».

Для подбора насосного оборудования и разработки чертежа повысительной  насосной установки, заказчику достаточно будет предоставить информацию по требуемому напору и производительности насосной установки.

Выбор производителя насоса и общей комплектации остается на усмотрение заказчика, если таких требований нет, то проектно-конструкторский отдел FLAMAX подберет несколько вариантов насосного оборудования на выбор заказчику.

Используемые насосные агрегаты

CNP

(Китай)

Masdaf

(Турция)

Vandjord

(Китай)

Wilo

(Германия)

КУРС

(Россия)

KQ Pumps

(Китай)

Производство FLAMAX

Насосные станции повышения давления от FLAMAX

Поставка в уже смонтированном состоянии, готовой к подключению и эксплуатации, что положительно влияет на сроки ввода насосной установки в эксплуатацию.

Минимум исходящего шума от повысительной насосной станции водоснабжения, что особенно актуально при эксплуатации в многоквартирных домах.

Высокая энергоэффективность установок позволяет сократить расход электроэнергии за счет применения современных эл. двигателей (или системы автоматизации)

Выдается полный пакет сопроводительных документов: чертеж принципиальных электросхем и сертификаты.

Высокий уровень защита от гидроударов и работы по сухому ходу сводит к минимуму риск возникновения аварийной ситуации.

Минимальные затраты на техническое обслуживание, простота ремонта с допусти-мостью отключения одного насоса без остановки работы всей станции.

Виды проектных решений

FLAMAX MONOBLOCK

Компактно устанавливается в помещении заказчика, имеет минимальную необходимую конфигурацию, сроки поставки и стоимость. СМР и ППР реализуется на стороне заказчика.

FLAMAX OPTIMA

Сертифицирована согласно внутренним стандартам завода FLAMAX. Размещается в блок-боксе, реализация проекта под ключ с базовым соблюдением требований для прохождение технической экспертизы.

FLAMAX PRO

Помещение блок-бокс состоящий из 1 или нескольких секций соответствует всем требованиям СП и ГОСТ и обладает самым высоким уровнем надежности оборудования.
